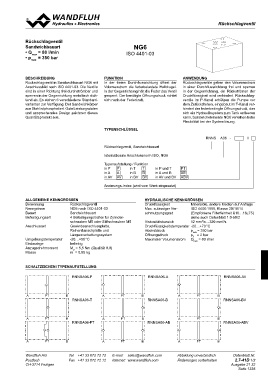

Rückschlagventil NG6
Sandwichbauart
• Qmax = 80 l/min ISO 4401-03
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Rückschlagventil in Sandwichbauart NG6 mit In der freien Durchflussrichtung öffnet der Rückschlagventile geben den Volumenstrom
Anschlussbild nach ISO 4401-03. Die Ventile Volumenstrom die federbelastete Halbkugel. in einer Durchflussrichtung frei und sperren
sind in einer Richtung frei durchströmbar und In der Gegenrichtung hält die Feder das Ventil in der Gegenrichtung, ein Rückströmen der
sperren in der Gegenrichtung metallisch dich- gesperrt. Der benötigte Öffnungsdruck richtet Druckflüssigkeit wird verhindert. Rückschlag-
tend ab. Es stehen 6 verschiedene Standard- sich nach der Federkraft. ventile im P-Kanal schützen die Pumpe vor
varianten zur Verfügung. Der Sandwichkörper dem Zurückdrehen, eingebaut im T-Kanal ver-
aus Stahl ist phosphatiert. Gute Leistungsdaten TYPENSCHLÜSSEL hindert der federbedingte Öffnungsdruck, das
und ansprechendes Design zeichnen dieses sich ein Hydrauliksystem zum Tank entleeren
Qualitätsprodukt aus. kann. Sandwichelemente NG6 verleihen hohe
Flexibilität bei der Systemlösung.

RNNS A06 - #

Rückschlagventil, Sandwichbauart

Internationale Anschlussnorm ISO, NG6

Typenaufstellung / Funktion

in P P in T T in P und T PT

in A A in B B in A und B AB

in AV AV in BV BV in AV und BV ABV

Änderungs-Index (wird vom Werk eingesetzt)

64

ALLGEMEINE KEN4N0GRÖSSEN 10 40,5 HYDRAULISCHE KENNGRÖSSEN

Benennung Rückschlagventil 21,5 MDr1au9xc.kzfluülsässisgikgeeirt Ver- Mineralöle, andere Medien auf Anfrage
ISO 4406:1999, Klasse 20/18/14
Nenngrösse NG6 nach ISO 4401-03

Bauart Sandwichbauart schmutzungsgrad (Empfohlene Filterfeinheit ß10…16≥75)

Befestigungsart 4 Befestigungslöcher für Zylinder- T siehe auch Datenblatt 1.0-50/2
schrauben M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatte, Druckflüssigkeitstemperatur -20…+70 °C

Reihenflanschplatte und A HöchstBdruck pmax = 350 bar
Längenverkettungssystem Öffnungsdruck pö = 2 bar
-20…+50 °C Maximaler Volumenstrom Qmax = 80 l/min
beliebig
∅ 5,5
31
21

32,5
45
Umgebungstemperatur
Einbaulage

Anzugsdrehmoment MD = 5,5 Nm (Qualität 8.8) P
Masse m = 0,85 kg

SCHALTZEICHEN / TYPENAUFSTELLUNG 17,8 RNNSA06-AV
RNNSA06-P RNNSA06-A

A PT B A PT B A PT B

RNNSA06-T RNNSA06-B RNNSA06-BV

A PT B A PT B A PT B

RNNSA06-PT RNNSA06-AB RNNSA06-ABV

A PT B A PT B A PT B

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.7-41D 1/2
CH-3714 Frutigen Ausgabe 21 32
