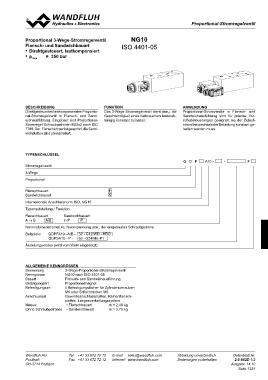

PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil

Proportional 3-Wege-Stromregelventil NG10
Flansch- und Sandwichbauart ISO 4401-05

• Direktgesteuert, lastkompensiert
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes lastkompensiertes Proportio- Das 3-Wege Stromregelventil dient dazu, die Proportional-Stromventile in Flansch- und
nal-Stromregelventil in Flansch- und Sand- Geschwindigkeit eines Verbrauchers lastunab- Sandwichausführung sind für präzise Vor-
wichausführung. Eingebaut sind Proportional- hängig konstant zu halten. schubsteuerungen geeignet, wo der Zulauf-
Stromregel-Schraubpatronen M33x2 nach ISO strom bei wechselnder Belastung konstant ge-
7789. Der Flanschkörper ist gespritzt, die Sand- halten werden muss.
wichplatten sind phosphatiert.

TyPENSCHLüSSEL

Q D P A10 - - #

Stromregelventil
3-Wege
Proportional

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG10

Typenaufstellung / Funktion

Flanschbauart Sandwichbauart
in P P
A→B A/B

Nennvolumenstromstufe, Nennspannung usw., der eingebauten Schraubpatrone

Beispiele: QDPFA10 - A/B - 32 - G12/WD - HBO
QDPSA10 - P - 63 - G24/ME-P1

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Benennung 3-Wege-Proportional-Stromregelventil

Nenngrösse NG10 nach ISO 4401-05

Bauart Flansch- und Sandwichausführung

Betätigungsart Proportionalmagnet

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben

M6 oder Stiftschrauben M6

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 2,40 kg

(ohne Schraubpatrone) • Sandwichbauart m = 3,75 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-862D 1/2
CH-3714 Frutigen Ausgabe 14 10
