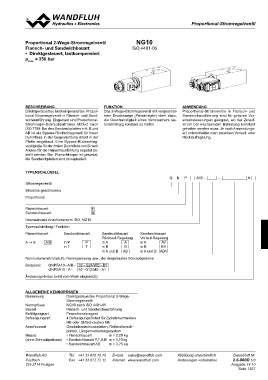

PProroppoortritoionnaal-lS-Strtorommrereggeelvlveenntitliel

Proportional 2-Wege-Stromregelventil ng10
Flansch- und Sandwichbauart
• Direktgesteuert, lastkompensiert ISO 4401-05
pmax = 350 bar

BeSchReIBung FunKtIon AnwenDung

Direktgesteuertes lastkompensiertes Propor- Das 2-Wege-Stromregelventil mit vorgeschal- Proportional-Stromventile in Flansch- und

tional-Stromregelventil in Flansch- und Sand- teter Druckwaage (Primärregler) dient dazu, Sandwichausführung sind für präzise Vor-

wichausführung. Eingebaut sind Proportional- die Geschwindigkeit eines Verbrauchers las- schubsteuerungen geeignet, wo der Zulauf-

Stromregel-Schraubpatronen M33x2 nach tunabhängig konstant zu halten. strom bei wechselnder Belastung konstant

ISO 7789. Bei den Sandwichplatten in A, B und gehalten werden muss. Je nach Anwendungs-

AB ist ein Bypass-Rückschlagventil für freien art unterscheidet man zwischen Vorlauf- oder

Durchfluss in der Gegenrichtung direkt in der Rücklaufregelung.

Platte eingebaut. Eine Bypass-Rückschlag-

ventilplatte für den freien Durchfluss von B nach

A kann für die Flanschausführung separat be-

stellt werden. Der Flanschkörper ist gespritzt,

∗ die Sandwichplatten sind phosphatiert.

tYPenSchLÜSSeL QN P A10 - - #

Stromregelventil
Stromlos geschlossen
Proportional

45 Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG10

Typenaufstellung / Funktion

Flanschbauart Sandwichbauart Sandwichbauart Sandwichbauart
32 Rücklauf-Regelung Vorlauf-Regelung

A → B A/B in P P in A A in A AV

in T T in B B in B BV

in A und B AB in A und B ABV

Nennvolumenstromstufe, Nennspannung usw., der eingebauten Schraubpatrone

Beispiele: QNPFA10 - A/B - 32 - G24/WD - D1
QNPSA10 - A - 63 - G12/ME - A1

Änderungs-Index (wird vom Werk eingesetzt)

ALLgeMeIne KenngRÖSSen

Benennung Direktgesteuertes Proportional 2-Wege-

Stromregelventil

Nenngrösse NG10 nach ISO 4401-05

Bauart Flansch- und Sandwichausführung

Betätigungsart Proportionalmagnet

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben

M6 oder Stiftschrauben M6

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 2,20 kg

(ohne Schraubpatrone) • Sandwichbauart P,T,A,B m = 3,10 kg

• Sandwichbauart AB m = 3,75 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-860D 1/3
CH-3714 Frutigen Ausgabe 14 10

Seite 1327
