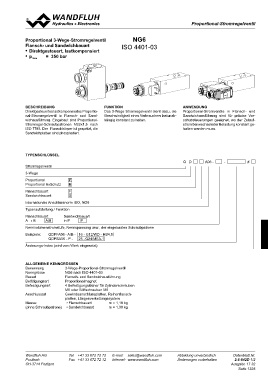

PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil

Proportional 3-Wege-Stromregelventil NG6
Flansch- und Sandwichbauart ISO 4401-03

• Direktgesteuert, lastkompensiert
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Direktgesteuertes lastkompensiertes Proportio- Das 3-Wege Stromregelventil dient dazu, die Proportional-Stromventile in Flansch- und
nal-Stromregelventil in Flansch- und Sand- Geschwindigkeit eines Verbrauchers lastunab- Sandwichausführung sind für präzise Vor-
wichausführung. Eingebaut sind Proportional- hängig konstant zu halten. schubsteuerungen geeignet, wo der Zulauf-
Stromregel-Schraubpatronen M22x1,5 nach strom bei wechselnder Belastung konstant ge-
ISO 7789. Der Flanschkörper ist gespritzt, die halten werden muss.
Sandwichplatten sind phosphatiert.

TYPENSCHLÜSSEL

QD A06 - - #

Stromregelventil

3-Wege

Proportional P
Proportional ExSchutz B

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG6

Typenaufstellung / Funktion

Flanschbauart Sandwichbauart
in P P
A→B A/B

Nennvolumenstromstufe, Nennspannung usw., der eingebauten Schraubpatrone

Beispiele: QDPFA06 - A/B - 16 - G12/WD - HB4,5
QDPSA06 - P - 25 - G24/MEA-1

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Benennung 3-Wege-Proportional-Stromregelventil

Nenngrösse NG6 nach ISO 4401-03

Bauart Flansch- und Sandwichausführung

Betätigungsart Proportionalmagnet

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben

M5 oder Stiftschrauben M5

Anschlussart Gewindeanschlussplatten, Reihenflansch-

platten, Längenverkettungssystem

Masse: • Flanschbauart m = 1,10 kg

(ohne Schraubpatrone) • Sandwichbauart m = 1,30 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-842D 1/2
CH-3714 Frutigen Ausgabe 17 32

Seite 1325
