A PT B A PT B A PPTProroppoortriBtoionnaal-lS-Strtorommrereggeelvlveenntitliel

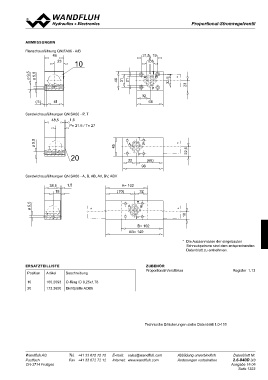

ABMESSUNGENØ 9,5 46 21,5 19 ∗
Flanschausführung QN.FA06 - A/BØ 5,5 31 17,8
21 ∗
46 32,5T
23AB∗
23 10 * Die Aussenmasse der eingebauten
P Schraubpatrone sind dem entsprechenden
( 5 ) 41 32 Datenblatt zu entnehmen.
Sandwichausführungen QN.SA06 - P, T
64
48,5 1,5
P= 21.5 / T= 27
Ø 5,5 T
AB
45
22,5
20 P
32 (66)
98
Sandwichausführungen QN.SA06 - A, B, AB, AV, BV, ABV
38,5 1,5 A= 102
18 (70) 32
Ø 5,5 T
∗ AB
18
P
B= 102
AB= 140
ERSATZTEILLISTE Beschreibung ZUBEHÖR Register 1.13
Position Artikel Proportional-Verstärker
10 160.2093 O-Ring ID 9,25x1,78
20 173.3650 Dichtplatte ADB6
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-840D 3/3
CH-3714 Frutigen Ausgabe 16 06
