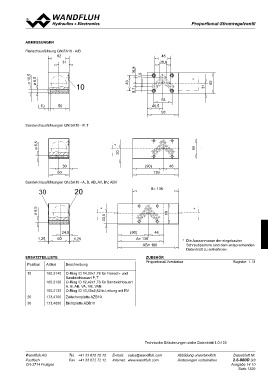

Page 1329 - Softbound_Edition_19_de
P. 1329
A PT B A PT B A PT B
PProroppoortritoionnaal-lS-Strtorommrereggeelvlveenntitliel
ABMeSSungen 48
20,8
Flanschausführung QN.FA10 - A/B
62
31
Ø 10,5 46 ∗
Ø 6,5 9,7 16,8
10
1,5
( 6 ) 56 31
Sandwichausführungen QN.SA10 - P, T
62
54
46,5
93
Ø 6,5 ∗ 30
60
30 ( 90) 46
60 136
Sandwichausführungen QN.SA10 - A, B, AB, AV, BV, ABV
B= 136
30 20
∗
Ø 6,5 ∗
33,5
60
24,5 (90) 46 * Die Aussenmasse der eingebauten
1,25 60 1,25 A= 136 Schraubpatrone sind dem entsprechenden
AB= 180 Datenblatt zu entnehmen.
eRSAtZteILLISte Beschreibung ZuBehÖR Register 1.13
Position Artikel Proportional-Verstärker
10 160.2140 O-Ring ID 14,00x1,78 für Flansch- und
Sandwichbauart P, T
160.2120 O-Ring ID 12,42x1,78 für Sandwichbauart
A, B, AB, VA, VB, VAB
160.2132 O-Ring ID 13,10x2,62 in Leitung mit RV
20 173.4700 Zwischenplatte AZB10
30 173.4650 Dichtplatte ADB10
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-860D 3/3
CH-3714 Frutigen Ausgabe 14 10
Seite 1329
