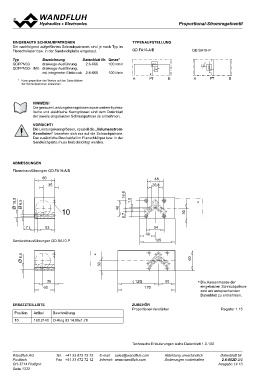

PProroppoortritoionnala-lS-Strtorommrergegelevlevnentitleil

EINGEBAUTE SCHRAUBPATRONEN TyPENAUFSTELLUNG QD.SA10-P
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ im QD.FA10-A/B A PT B

Flanschkörper bzw. in der Sandwichplatte eingebaut. A PT B

Typ Bezeichnung Datenblatt Nr. Qmax*

QDPPM33 dreiwege-Ausführung 2.6-666 100 l/min

QDPPM33-../ME dreiwege-Ausführung,

mit integrierter Elektronik 2.6-668 100 l/min

* Kann gegenüber den Werten auf den Datenblättern
der Schraubpatronen abweichen.

HINWEIS!
Die genauen Leistungskenngrössen sowie weitere hydrau-
lische und elektrische Kenngrössen sind dem Datenblatt
der jeweils eingebauten Schraubpatrone zu entnehmen.

VORSICHT!
Die Leistungskenngrössen, speziell die „Volumenstrom-
Kennlinien“ beziehen sich nur auf die Schraubpatrone.
Der zusätzliche Druckabfall im Flanschkörper bzw. in der
Sandwichplatte muss berücksichtigt werden.

Ø 10,5 ABMESSUNGEN 46 48 ∗
Ø 6,5Flanschausführungen QD.FA10-A/B 9,7 16,8 20,8

60 1,5 54 30
35 46 60

10 105

( 7 ) 53
Sandwichausführungen QD.SA10-P

Ø 6,5 ∗

30

35 ( 120) 50 * Die Aussenmasse der
60 170
eingebauten Schraubpatronen
ERSATzTEILLISTE zUBEHÖR sind em entsprechenden
Proportional-Verstärker Datenblatt zu entnehmen.
Position Artikel Beschreibung
10 Register 1.13

160.2140 O-Ring ID 14,00x1,78

Technische Erläuterungen siehe Datenblatt 1.0-100

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.6-862D 2/2
CH-3714 Frutigen Ausgabe 14 10
Seite 1332
