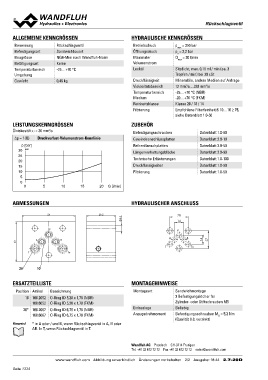

RRüücckksscchhllaaggvveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Rückschlagventil Betriebsdruck pmax = 350 bar
Befestigungsart Sandwichbauart Öffnungsdruck pa = 2,2 bar
Baugrösse NG4-Mini nach Wandfluh-Norm Maximaler Qmax = 20 l/min
Betätigungsart Keine Volumenstrom
Temperaturbereich -25…+70 °C Lecköl Sitzdicht, max. 0,15 ml / min (ca. 3
Umgebung Tropfen / min) bei 30 cSt
Gewicht 0,46 kg Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN ZUBEHÖR Datenblatt 1.0-60
Datenblatt 2.9-10
Ölviskosität u = 30 mm2/s Befestigungsschrauben Datenblatt 2.9-50
Gewindeanschlussplatten Datenblatt 2.9-90
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie Reihenflanschplatten Datenblatt 1.0-100
Längenverkettungsblöcke Datenblatt 1.0-50
p [bar] Technische Erläuterungen Datenblatt 1.0-50
30 K0083 Druckflüssigkeiten
25 Filtrierung
20
15 5 10 15 20 Q [l/min]
10

5
0

0

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

54 29.5 28
40 14
5.5

14
27
A P P B
T B A T0
To T

20 10

ERSATZTEILLISTE MONTAGEHINWEISE

Position Artikel Bezeichnung Montageart Sandwichmontage
10 3 Befestigungslöcher für
160.2052 O-Ring ID 5,28 x 1,78 (NBR) Einbaulage Zylinder- oder Stiftschrauben M5
20* 160.6052 O-Ring ID 5,28 x 1,78 (FKM) Anzugsdrehmoment
Beliebig
160.2067 O-Ring ID 6,75 x 1,78 (NBR)
160.6067 O-Ring ID 6,75 x 1,78 (FKM) Befestigungsschrauben MD = 5,2 Nm
(Qualität 8.8, verzinkt)
Hinweis! * in A oder / und B, wenn Rückschlagventil in A, B oder
AB. In T, wenn Rückschlagventil in T.

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/2 Ausgabe: 18 44 2.7-20D
