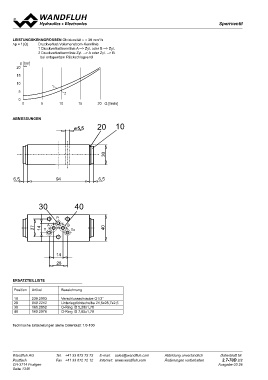

Page 1346 - Softbound_Edition_19_de
P. 1346
SSppererrvrevnentitleil
LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie
1 Druckverlustkennlinie A --> Zyl. oder B --> Zyl.
2 Druckverlustkennlinie Zyl. --> A oder Zyl. --> B
p [bar] bei entsperrtem Rückschlagventil BERVB4
BERVA4
20 K0082
15
10 1 BA PT B
2 20 Q [l/min]
5
A PT
0B 5 10 15
0
ABMESSUNGEN
5,5 20 10
6,5 94 27 6,5
14
30 40 3040
P B
To
A
T
14
28
ERSATZTEILLISTE Bezeichnung
Position Artikel Verschlussschraube G1/2"
Unterlegdichtscheibe 21,5x28,7x2,5
10 239.2003 O-Ring ID 5,28x1,78
20 049.2212 O-Ring ID 7,65x1,78
30 160.2052
40 160.2076
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.7-70D 2/2
CH-3714 Frutigen Ausgabe 03 26
