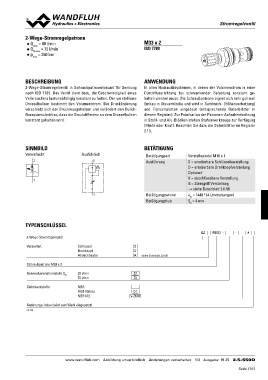

SSttrroommrreeggeellvveennttiill

2-Wege-Stromregelpatrone M33 x 2
QQpmNmaamxxa==x =3850700l/bml/amirnin
◆ ISO 7789
◆
◆

BESCHREIBUNG ANWENDUNG

2-Wege-Stromregelventil in Schraubpatronenbauart für Senkung In allen Hydrauliksystemen, in denen der Volumenstrom in einer
nach ISO 7789. Das Ventil dient dazu, die Geschwindigkeit eines Durchflussrichtung bei schwankender Belastung konstant ge-
Verbrauchers lastunabhängig konstant zu halten. Der verstellbare halten werden muss. Die Schraubpatrone eignet sich sehr gut zum
Drosselkolben bestimmt den Volumenstrom. Bei Druckänderung Einbau in Steuerblöcke und wird in Sandwich- (Höhenverkettung)
verschiebt sich der Druckwaagekolben und verändert den Durch- und Flanschplatten eingebaut (entsprechende Datenblätter in
flussquerschnitt so, dass die Druckdifferenz an dem Drosselkolben diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
konstant gehalten wird. in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
(Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
2.13.

SINNBILD Ausführlich BETÄTIGUNG Verstellspindel M10 x 1

Vereinfacht 2 Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
2 1 Optional:
Betätigungswinkel K = abschliessbare Verstellung
1 Betätigungshub G = Sterngriff Verstellung
→ siehe Datenblatt 2.0-50

ab = 1440 ° (4 Umdrehungen)
Sb = 4 mm

TYPENSCHLÜSSEL

QZ PM33 - - #

2-Wege-Stromregelventil

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A (siehe Datenblatt 2.0-50)

Schraubpatrone M33 x 2 32
70
Nennvolumenstromstufe QN 32 l/min
70 l/min D1
y-Z604
Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.5-550

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 19 25 2.5-550D
