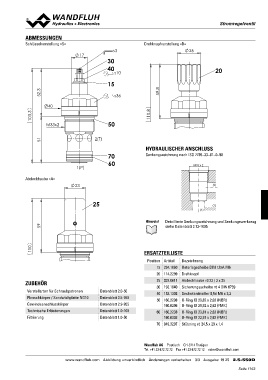

ABMESSUNGEN Drehknopfverstellung «D» SSttrroommrreeggeellvveennttiill
26
Schlüsselverstellung «S» 20
17 s3
103.3 30 110.8
52.3 40 59.8
s10
15
s36
Ø40
M33x251 50
Abdeckhaube «A»
2(T) HYDRAULISCHER ANSCHLUSS
70 Senkungszeichnung nach ISO 7789–33–01–0–98
1(P) 60
M33 x 2
23
(2)
25
(1)
110 (1)
59
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1005
ERSATZTEILLISTE
Position Artikel Bezeichnung
15 234.1060 Unterlagscheibe DIN 125A M6
20 114.2299 Drehknopf
ZUBEHÖR Datenblatt 2.0-50 25 032.0611 Abdeckhaube rd 23 / 3 x 35
Datenblatt 2.5-760
Verstellarten für Schraubpatronen Datenblatt 2.9-205 30 193.1040 Sicherungsscheibe rd 4 DIN 6799
Flanschkörper / Sandwichplatte NG10 Datenblatt 1.0-100
Gewindeanschlusskörper Datenblatt 1.0-50 40 153.1302 Sechskantmutter 0,5d M6 x 3,2
Technische Erläuterungen
Filtrierung 50 160.2298 O-Ring ID 29,82 x 2,62 (NBR)
160.6296 O-Ring ID 29,82 x 2,62 (FMK)
60 160.2238 O-Ring ID 23,81 x 2,62 (NBR)
160.6238 O-Ring ID 23,81 x 2,62 (FMK)
70 049.3297 Stützring rd 24,5 x 29 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 25 2.5-550D
