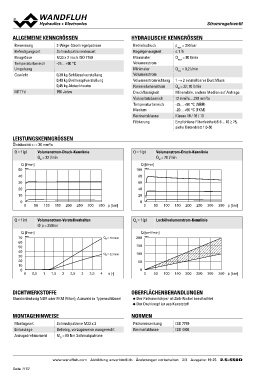

SSttrroommrreeggeellvveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2-Wege-Stromregelpatrone Betriebsdruck pmax = 350 bar
Befestigungsart Schraubpatronenbauart Regelgenauigkeit ≤1%
Baugrösse M33 x 2 nach ISO 7789 Maximaler Qmax = 80 l/min
Temperaturbereich -25…+90 °C Volumenstrom
Umgebung Minimaler Qmin = 0,2 l/min
Gewicht 0,39 kg Schlüsselverstellung Volumenstrom
0,40 kg Drehknopfverstellung Volumenstromrichtung 1 → 2 einstellbarer Durchfluss
MTTFd 0,45 kg Abdeckhaube Nennvolumenstrom QN = 32; 70 l/min
150 Jahre Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+90 °C (NBR)
Medium -20…+90 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (p) Volumenstrom-Druck-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie
QN = 32 l/min QN = 70 l/min

Q [l/min] Q [l/min]
50 K0821 100 K0915

40 80

30 60

20 40

10 20

0 350 p [bar] 0 350 p [bar]
0 50 100 150 200 250 300 0 50 100 150 200 250 300

Q = f (n) Volumenstrom-Verstellverhalten QL = f (p) Leckölvolumenstrom-Kennlinie
@ p = 350bar

Q [l/min] QN = 70 l/min Q [cm3/min]
QN = 32 l/min 200 K0913
70 K0914 150
60 4 n [-] 100
50
40 50
30 0
20 0 50 100 150 200 250 300 350 p [bar]
10

0
0 0,5 1 1,5 2 2,5 3 3,5

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Patronenkörper ist Zink-Nickel beschichtet

◆ Der Drehknopf ist aus Kunststoff

MONTAGEHINWEISE NORMEN

Montageart Schraubpatrone M33 x 2 Patronensenkung ISO 7789
Einbaulage Beliebig, vorzugsweise waagerecht Reinheitsklasse ISO 4406
Anzugsdrehmoment MD = 80 Nm Schraubpatrone

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 19 25 2.5-550D
