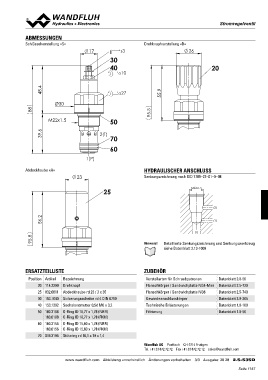

ABMESSUNGEN Drehknopfverstellung «D» SSttrroommrreeggeellvveennttiill

Schlüsselverstellung «S» 26 20

17 s3

30
40

s10

48.4 s27 95.5
55.9
Ø30

88

M22x1.539.6 50

Abdeckhaube «A» 2(T) HYDRAULISCHER ANSCHLUSS

70 Senkungszeichnung nach ISO 7789–22–01–0–98
60
M22x1.5
1(P)
(2)
23
(1)
25 (1)

95.8 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
56.2 siehe Datenblatt 2.13-1008

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Verstellarten für Schraubpatronen Datenblatt 2.0-50
20 114.2299 Drehknopf Flanschkörper / Sandwichplatte NG4-Mini Datenblatt 2.5-720
Flanschkörper / Sandwichplatte NG6 Datenblatt 2.5-740
25 032.0611 Abdeckhaube rd 23 / 3 x 35 Gewindeanschlusskörper Datenblatt 2.9-205
Technische Erläuterungen Datenblatt 1.0-100
30 193.1040 Sicherungsscheibe rd 4 DIN 6799 Filtrierung Datenblatt 1.0-50

40 153.1302 Sechskantmutter 0,5d M6 x 3,2

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

70 049.3196 Stützring rd 16,1 x 19 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 20 28 2.5-535D
