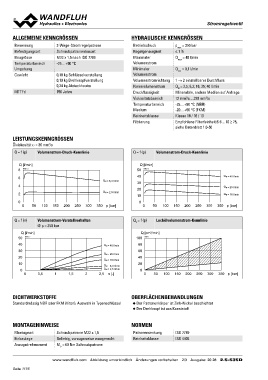

SSttrroommrreeggeellvveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung 2-Wege-Stromregelpatrone Betriebsdruck pmax = 350 bar
Befestigungsart Schraubpatronenbauart Regelgenauigkeit ≤1%
Baugrösse M22 x 1,5 nach ISO 7789 Maximaler Qmax = 48 l/min
Temperaturbereich -25…+90 °C Volumenstrom
Umgebung Minimaler Qmin = 0,1 l/min
Gewicht 0,18 kg Schlüsselverstellung Volumenstrom
0,19 kg Drehknopfverstellung Volumenstromrichtung 1 → 2 einstellbarer Durchfluss
MTTFd 0,24 kg Abdeckhaube Nennvolumenstrom QN = 2,5; 6,3; 16; 25; 40 l/min
150 Jahre Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+90 °C (NBR)
Medium -20…+90 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

Q = f (p) Volumenstrom-Druck-Kennlinie Q = f (p) Volumenstrom-Druck-Kennlinie

Q [l/min] QN = 6,3 l/min Q [l/min] QN = 40 l/min
8 K0821_2 QN = 2,5 l/min 50 K0821_3 QN = 25 l/min
6 40 QN = 16 l/min
4 100 150 200 250 300 350 p [bar] 30
2 20 100 150 200 250 300 350 p [bar]
0 10

0 50 0
0 50

Q = f (n) Volumenstrom-Verstellverhalten QL = f (p) Leckölvolumenstrom-Kennlinie
@ p = 350 bar

Q [l/min] QN = 40 l/min Q [cm3/min]
50 K0823_1 100 K0822
40 QN = 25 l/min
30 QN = 16 l/min 80
20 QN = 6,3 l/min 60
10 QN = 2,5 l/min 40
20
0 2,5 n [-]
0 0,5 1 1,5 2 0
0 50 100 150 200 250 300 350 p [bar]

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Patronenkörper ist Zink-Nickel beschichtet

◆ Der Drehknopf ist aus Kunststoff

MONTAGEHINWEISE NORMEN

Montageart Schraubpatrone M22 x 1,5 Patronensenkung ISO 7789
Einbaulage Beliebig, vorzugsweise waagerecht Reinheitsklasse ISO 4406
Anzugsdrehmoment MD = 60 Nm Schraubpatrone
