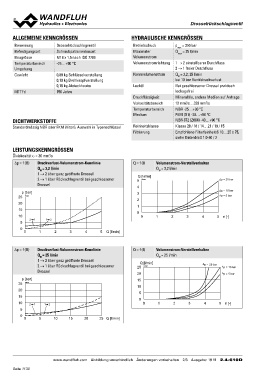

DrosselrückDsrcohslsaeglvveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Drosselrückschlagventil Betriebsdruck pmax = 350 bar
Befestigungsart Schraubpatronenbauart Maximaler Qmax = 25 l/min
Baugrösse M18 x 1,5 nach ISO 7789 Volumenstrom
Temperaturbereich -25…+90 °C Volumenstromrichtung 1 → 2 einstellbarer Durchfluss
Umgebung 2 → 1 freier Durchfluss
Gewicht 0,09 kg Schlüsselverstellung Nennvolumenstrom QN = 3,2; 25 l/min
0,10 kg Drehknopfverstellung bei 10 bar Ventildruckverlust
MTTFd 0,16 kg Abdeckhaube Lecköl Bei geschlossener Drossel praktisch
150 Jahre leckagefrei
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
DICHTWERKSTOFFE Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich NBR -25…+90 °C
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Medium FKM (D1) -20…+90 °C
NBR 872 (Z604) -40…+90 °C
Reinheitsklasse Klasse 20 / 18 / 14…21 / 19 / 15
Filtrierung Empfohlene Filterfeinheit ß 10…25 ≥ 75,
siehe Datenblatt 1.0-50 / 2

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie Q = f (I) Volumenstrom-Verstellverhalten
QN = 3,2 l/min QN = 3,2 l/min
1 → 2 über ganz geöffnete Drossel Q [l/min] ∆p = 20 bar
2 → 1 über Rückschlagventil bei geschlossener 5 K0004 123 4 ∆p = 10 bar
Drossel 4 ∆p = 5 bar
3
p [bar] 2 5 n [-]
25 K0003 1
0
20
0
15

10 12

21

5

0
0 1 2 3 4 5 Q [l/min]

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie Q = f (I) Volumenstrom-Verstellverhalten
QN = 25 l/min QN = 25 l/min
1 → 2 über ganz geöffnete Drossel
2 → 1 über Rückschlagventil bei geschlossener Q [l/min] ∆p = 20 bar ∆p = 10 bar
Drossel 25 K0002

20 ∆p = 5 bar

p [bar] 15
25 K0001
10
20
5
15
0
10 2 1 12 0 1 2 3 4 5 n [-]
5

0 0 5 10 15 20 25 Q [l/min]

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 19 11 2.4-610D
