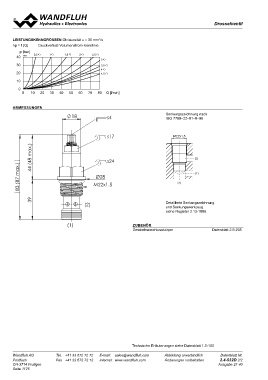

P. 1126
LEISTUNGSKENNGRÖSSEN Ölviskosität υ = 30 mm2/s DDrorosssseelvlveenntitliel
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie Senkungszeichnung nach
ISO 7789–22–01–0–98
p [bar] 0,5 1 1,5 2 2,5
40 K4037 3 M22x1,5
30 3,5
4
20 4,5
10
0
0 10 20 30 40 50 60 70 80 Q [l/min]
ABMESSUNGEN
18 s4
s17
83 (87 max.) 44 (48 max.) s24 (2)
Ø28
M22x1.5 (1)
(1)
(2)
39 Detaillierte Senkungszeichnung
(1) und Senkungswerkzeug
siehe Register 2.13-1008.
ZUBEHÖR Datenblatt 2.9-205
Gewindeanschlusskörper
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.4-532D 2/2
CH-3714 Frutigen Ausgabe 21 40
