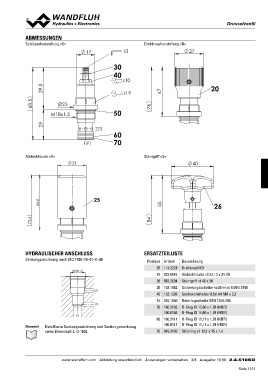

ABMESSUNGEN Drehknopfverstellung «D» DDrroosssseellvveennttiill
Schlüsselverstellung «S» 27 20
17 s3
68.5 Ø23 30 76
39.5 M18x1.5 40 47
s10
s19
50
29 2(T)
1(P)
60
70
Abdeckhaube «A» Sterngriff «G»
23 40
44.6 25
26
84
73.6 55
HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE
Senkungszeichnung nach ISO 7789–18–01–0–98 Position Artikel Bezeichnung
M18x1.5 20 114.2228 Drehknopf K9
25 032.0616 Abdeckhaube rd 23 / 3 x 35 K9
(2) 26 082.2004 Sterngriff rd 40 x 26
30 193.1042 Sicherungsscheibe rostfrei rd 4 DIN 6799
(1) 40 153.1303 Sechskantmutter 0,5d A4 M6 x 3,2
(1) 45 234.1060 Unterlagscheibe DIN 125A M6
50 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug O-Ring ID 15,60 x 1,78 (FKM)
siehe Datenblatt 2.13-1002 160.6156 O-Ring ID 11,11 x 1,78 (NBR)
60 160.2111 O-Ring ID 11,11 x 1,78 (FKM)
Stützring rd 12,1 x 15 x 1,4
160.6111
70 049.3156
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 19 39 2.4-510SD
