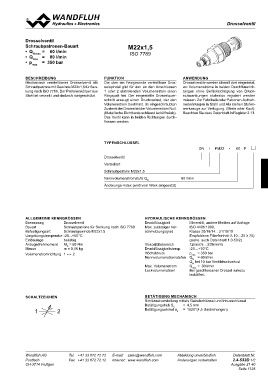

Page 1125 - Softbound_Edition_19_de

DDrorosssseelvlveenntitliel

Drosselventil M22x1,5
Schraubpatronen-Bauart
• QN max = 60 l/min ISO 7789
• Qmax = 80 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Mechanisch verstellbares Drosselventil als Die über ein Feingewinde verstellbare Dros- Drosselventile werden überall dort eingesetzt,
Schraubpatrone mit Gewinde M22x1,5 für Sen- selspindel gibt für den an den Anschlüssen wo Volumenströme in beiden Durchflussrich-
kung nach ISO 7789. Der Patronenkörper aus 1 oder 2 eintretenden Volumenstrom einen tungen ohne Berücksichtigung von Druck-
Stahl ist verzinkt und dadurch rostgeschützt. Ringspalt frei. Der eingestellte Drosselquer- schwankungen stufenlos reguliert werden
schnitt erzeugt einen Druckverlust, der den müssen. Zur Fabrikation der Patronen-Aufnah-
Volumenstrom bestimmt. Im eingeschraubten mebohrungen in Stahl und Alu stehen Stufen-
Zustand der Drossel ist der Volumenstrom Null. werkzeuge zur Verfügung. (Miete oder Kauf).
(Metallische Dichtkante schliesst leckölfrei ab). Beachten Sie dazu Datenblatt in Register 2.13.
Das Ventil kann in beiden Richtungen durch-
flossen werden.

TYPENSCHLÜSSEL

DN I PM22 - 60 #

Drosselventil 60 l/min
Verstellart
Schraubpatrone M22x1,5
Nennvolumenstromstufe QN
Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Drosselventil Druckflüssigkeit Mineralöl, andere Medien auf Anfrage

Bauart Schraubpatrone für Senkung nach ISO 7789 Max. zulässiger Ver- ISO 4406:1999,

Befestigungsart Schraubgewinde M22x1,5 schmutzungsgrad Klasse 20/18/14…21/19/15

Umgebungstemperatur -20...+50 °C Empfohlene Filterfeinheit ß 10…25 ≥ 75)

Einbaulage beliebig (siehe auch Datenblatt 1.0-50/2)

Anzugsdrehmoment MD = 50 Nm Viskositätsbereich 12mm2/s…320mm2/s

Masse m = 0,16 kg Druckflüssigkeitstemp. -20…+70°C

Volumenstromrichtung 1 ↔ 2 Höchstdruck pmax = 350 bar
Nennvolumenstromstufen QN = 60 l/min
QN bei 10 bar Ventildruckverlust
Max. Volumenstrom Qmax = 80 l/min
Leckvolumenstrom Bei geschlossener Drossel nahezu

leckölfrei.

SCHALTZEICHEN BETÄTIGUNG MECHANISCH

12 Schlüsselverstellung mittels Gabelschlüssel und Inbusschlüssel

Betätigungshub Sb = 4,5 mm

Betätigungswinkel αb = 1620°(4,5 Umdrehungen)

Wandfluh AG s4 Ø 18 Abbildung unverbindlich Datenblatt Nr.
Postfach Änderungen vorbehalten 2.4-532D 1/2
CH-3714 Frutigen Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Ausgabe 21 40
Fax +41 33 672 72 12 Internet: www.wandfluh.com
Seite 1125
max.) s 14
