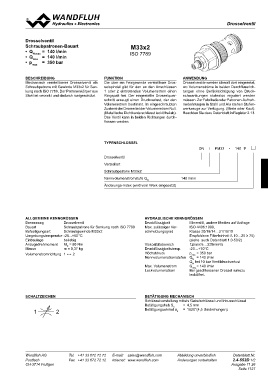

Page 1127 - Softbound_Edition_19_de

DDrorosssseelvlveenntitliel

Drosselventil M33x2
Schraubpatronen-Bauart
• QN max = 140 l/min ISO 7789
• Qmax = 140 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Mechanisch verstellbares Drosselventil als Die über ein Feingewinde verstellbare Dros- Drosselventile werden überall dort eingesetzt,
Schraubpatrone mit Gewinde M33x2 für Sen- selspindel gibt für den an den Anschlüssen wo Volumenströme in beiden Durchflussrich-
kung nach ISO 7789. Der Patronenkörper aus 1 oder 2 eintretenden Volumenstrom einen tungen ohne Berücksichtigung von Druck-
Stahl ist verzinkt und dadurch rostgeschützt. Ringspalt frei. Der eingestellte Drosselquer- schwankungen stufenlos reguliert werden
schnitt erzeugt einen Druckverlust, der den müssen. Zur Fabrikation der Patronen-Aufnah-
Volumenstrom bestimmt. Im eingeschraubten mebohrungen in Stahl und Alu stehen Stufen-
Zustand der Drossel ist der Volumenstrom Null. werkzeuge zur Verfügung. (Miete oder Kauf).
(Metallische Dichtkante schliesst leckölfrei ab). Beachten Sie dazu Datenblatt in Register 2.13.
Das Ventil kann in beiden Richtungen durch-
flossen werden.

TYPENSCHLÜSSEL

DN I PM33 - 140 #

Drosselventil 140 l/min
Verstellart
Schraubpatrone M33x2
Nennvolumenstromstufe QN
Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Drosselventil Druckflüssigkeit Mineralöl, andere Medien auf Anfrage

Bauart Schraubpatrone für Senkung nach ISO 7789 Max. zulässiger Ver- ISO 4406:1999,

Befestigungsart Schraubgewinde M33x2 schmutzungsgrad Klasse 20/18/14…21/19/15

Umgebungstemperatur -20...+50 °C Empfohlene Filterfeinheit ß 10…25 ≥ 75)

Einbaulage beliebig (siehe auch Datenblatt 1.0-50/2)

Anzugsdrehmoment MD = 80 Nm Viskositätsbereich 12mm2/s…320mm2/s

Masse m = 0,37 kg Druckflüssigkeitstemp. -20…+70°C

Volumenstromrichtung 1 ↔ 2 Höchstdruck pmax = 350 bar
Nennvolumenstromstufen QN = 140 l/min
QN bei 10 bar Ventildruckverlust
Max. Volumenstrom Qmax = 140 l/min
Leckvolumenstrom Bei geschlossener Drossel nahezu

leckölfrei.

SCHALTZEICHEN BETÄTIGUNG MECHANISCH

12 Schlüsselverstellung mittels Gabelschlüssel und Inbusschlüssel

Betätigungshub Sb = 4,5 mm

Betätigungswinkel αb = 1620°(4,5 Umdrehungen)

s4

5 (max. 45) PWoasntsfdafc1luh9h AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.4-552D 1/2
CH-3714 Frutigen Ausgabe 11 26
