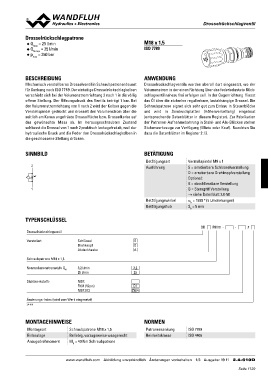

DrosselrückDsrcohslsaeglvveennttiill

Drosselrückschlagpatrone M18 x 1,5
QpQmmNaamxxa==x =3255205l/bml/amirnin
◆ ISO 7789
◆
◆

BESCHREIBUNG ANWENDUNG

Mechanisch verstellbares Drosselventil in Schraubpatronenbauart Drosselrückschlagventile werden überall dort eingesetzt, wo der
für Senkung nach ISO 7789. Der einteilige Drosselrückschlagkolben Volumenstrom in der einen Richtung über das federbelastete Rück-
verschiebt sich bei der Volumenstromrichtung 2 nach 1 in die völlig schlagventil nahezu frei erfolgen soll. In der Gegenrichtung fliesst
offene Stellung. Der Öffnungsdruck des Ventils beträgt 1 bar. Bei das Öl über die stufenlos regulierbare, lastabhängige Drossel. Die
der Volumenstromrichtung von 1 nach 2 wird der Kolben gegen die Schraubpatrone eignet sich sehr gut zum Einbau in Steuerblöcke
Verstellspindel gedrückt und drosselt den Volumenstrom über die und wird in Sandwichplatten (Höhenverkettung) eingebaut
seitlich am Konus angefräste Drosselfläche bzw. Drosselkerbe auf (entsprechende Datenblätter in diesem Register). Zur Fabrikation
das gewünschte Mass ab. Im herausgeschraubten Zustand der Patronen-Aufnahmebohrung in Stahl- und Alu-Blöcken stehen
schliesst die Drossel von 1 nach 2 praktisch leckagefrei ab, weil der Stufenwerkzeuge zur Verfügung (Miete oder Kauf). Beachten Sie
hydraulische Druck und die Feder den Drosselrückschlagkolben in dazu die Datenblätter im Register 2.13.
die geschlossene Stellung drücken.

SINNBILD BETÄTIGUNG Verstellspindel M8 x 1

2 Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
1 Optional:
Betätigungswinkel K = abschliessbare Verstellung
Betätigungshub G = Sterngriff Verstellung
→ siehe Datenblatt 2.0-50

ab = 1800 ° (5 Umdrehungen)
Sb = 5 mm

TYPENSCHLÜSSEL

Drosselrückschlagventil DR PM18 - - #

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Schraubpatrone M18 x 1,5 3,2
25
Nennvolumenstromstufe QN 3,2 l/min
25 l/min D1
Z604
Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.4-610

MONTAGEHINWEISE NORMEN

Montageart Schraubpatrone M18 x 1,5 Patronensenkung ISO 7789
Einbaulage Beliebig, vorzugsweise waagerecht Reinheitsklasse ISO 4406
Anzugsdrehmoment MD = 40 Nm Schraubpatrone

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 19 11 2.4-610D
