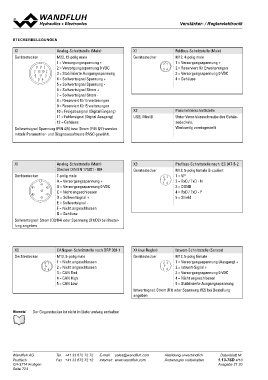

Verstärker- / Reglerelektronik

STECKERBELEGUNGEN

X1 Analog-Schnittstelle (Main) X1 Feldbus-Schnittstelle (Main)
Gerätestecker
Gerätestecker M23, 12-polig male M12, 4-polig male
1 = Versorgungsspannung + 21 1 = Versorgungsspannung +
891 2 = Versorgungsspannung 0 VDC 34 2 = Reserviert für Erweiterungen
7 12 10 2 3 = Stabilisierte Ausgangsspannung 3 = Versorgungsspannung 0 VDC
6 11 3 4 = Sollwertsignal Spannung + 4 = Gehäuse
5 = Sollwertsignal Spannung -
54 6 = Sollwertsignal Strom +
7 = Sollwertsignal Strom -
8 = Reserviert für Erweiterungen X2 Parametrierschnittstelle
9 = Reserviert für Erweiterungen USB, Mini B
10 = Freigabesignal (Digital Eingang) Unter Verschlussschraube des Gehäu-
11 = Fehlersignal (Digital Ausgang) sedeckels,
12 = Gehäuse Werkseitig voreingestellt

Sollwertsignal Spannung (PIN 4/5) bzw. Strom (PIN 6/7) werden
mittels Parametrier- und Diagnosesoftware PASO gewählt.

X1 Analog-Schnittstelle (Main) X3 Profibus-Schnittstelle nach IEC 947-5-2
Stecker DIN EN 175201 - 804 Gerätestecker
M12, 5-polig female B-codiert
Gerätestecker 7-polig male 23 1 = VP
A = Versorgungsspannung + 5 2 = RxD / TxD - N
A B = Versorgungsspannung 0 VDC 14 3 = DGND
FB C = Nicht angeschlossen 4 = RxD / TxD - P
D = Sollwertsignal + 5 = Shield
G E = Sollwertsignal -
EC F = Nicht angeschlossen
G = Gehäuse
D

Sollwertsignal: Strom (D3/D4) oder Spannung (D1/D2) bei Bestel-
lung angeben

X3 CANopen-Schnittstelle nach DRP 303-1 X4 (nur Regler) Istwert-Schnittstelle (Sensor)
Gerätestecker
M12, 5-polig male Gerätestecker M12, 5-polig female
1 = Nicht angeschlossen 1 = Versorgungsspannung (Ausgang) +
21 2 = Nicht angeschlossen 23 2 = Istwert-Signal +
5 3 = CAN Gnd 5 3 = Versorgungsspannung 0 VDC
34 4 = CAN High 14 4 = Nicht angeschlossen
5 = CAN Low 5 = Stabilisierte Ausgangsspannung

Istwertsignal: Strom (R1) oder Spannung (R2) bei Bestellung
angeben

Hinweis! Der Gegenstecker ist nicht im Lieferumfang enthalten

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.13-76D 4/10
CH-3714 Frutigen Ausgabe 21 20
