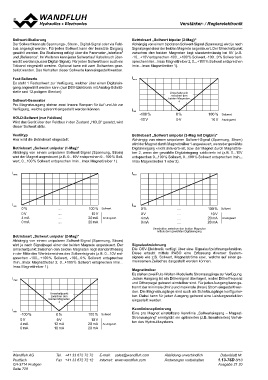

P. 728

Verstärker- / Reglerelektronik

Sollwert-Skalierung                                                      Betriebsart „Sollwert bipolar (2-Mag)“
Der Sollwert kann als Spannungs-, Strom-, Digital-Signal oder via Feld-  Abhängig von einem bipolaren Sollwert-Signal (Spannung) wird je nach
bus angelegt werden. Für jeden Sollwert kann der benutzte Eingang        Signalpegel einer der beiden Magnete angesteuert. Der Umschaltpunkt
gewählt werden. Die Skalierung erfolgt über die Parameter „Interface“    zwischen den beiden Magneten liegt standardmässig bei 0V (z.B.
und „Reference“. Im Weiteren kann jeder Sollwert auf Kabelbruch über-    -10...+10V entsprechen -100...+100 % Sollwert, -100...0 % Sollwert ent-
wacht werden (ausser Digital-Signal). Für jeden Sollwert kann auch ein   sprechen Imin...Imax Magnettreiber 2, 0...+100 % Sollwert entsprechen
Totband eingestellt werden. Optional kann mit zwei Sollwerten gear-      Imin...Imax Magnettreiber 1).
beitet werden. Das Verhalten dieser Sollwerte kann eingestellt werden.
                                                                                                                  Umschaltpunkt
Fest-Sollwerte                                                                                                     zwischen den
Es steht 1 Festsollwert zur Verfügung, welcher über einen Digitalein-                                           beiden Magneten
gang angewählt werden kann (nur DSV-Elektronik mit Analog-Schnitt-
stelle und 12-poligem Stecker)                                                                                             

Sollwert-Generator                                                       Betriebsart „Sollwert unipolar (2-Mag mit DigEin)“
Pro Magnetausgang stehen zwei lineare Rampen für Auf und Ab zur          Abhängig von einem unipolaren Sollwert-Signal (Spannung, Strom)
Verfügung, welche getrennt eingestellt werden können.                    wird der Magnet durch Magnettreiber 1 angesteuert, wenn der gewählte
                                                                         Digitaleingang «nicht aktiviert» ist, bzw. der Magnet durch Magnettrei-
HOLD-Sollwert (nur Feldbus)                                              ber 2, wenn der gewählte Digitaleingang «aktiviert» ist (z.B. 0...10V
Wird das Gerät über den Feldbus in den Zustand „HOLD“ gesetzt, wird      entsprechen 0...100 % Sollwert, 0...100 % Sollwert entsprechen Imin...
dieser Sollwert aktiv.                                                   Imax Magnettreiber 1 oder 2).

Ventiltyp
Hier wird die Betriebsart eingestellt.

Betriebsart „Sollwert unipolar (1-Mag)“
Abhängig von einem unipolaren Sollwert-Signal (Spannung, Strom)
wird der Magnet angesteuert (z.B. 0...10V entsprechen 0...100 % Soll-
wert, 0...100 % Sollwert entsprechen Imin...Imax Magnettreiber 1).

Betriebsart „Sollwert unipolar (2-Mag)“                                                         Umschalten zwischen den beiden Magneten
Abhängig von einem unipolaren Sollwert-Signal (Spannung, Strom)                                     mittels dem gewählten Digitaleingang
wird je nach Signalpegel einer der beiden Magnete angesteuert. Der
Umschaltpunkt zwischen den beiden Magneten liegt standardmässig          Signalaufzeichnung
in der Mitte des Wertebereiches des Sollwertsignals (z.B. 0...10V ent-   Die OSV-Elektronik verfügt über eine Signalaufzeichnungsfunktion.
sprechen -100...+100 % Sollwert, -100...0 % Sollwert entsprechen         Diese erlaubt mittels PASO eine Erfassung diverser System-
Imin...Imax Magnettreiber 2, 0...+100 % Sollwert entsprechen Imin...     signale wie z.B. Sollwert, Magnetströme usw., welche auf einer ge-
Imax Magnettreiber 1).                                                   meinsamen Zeitachse dargestellt werden können.

                                         Umschaltpunkt                   Magnettreiber
                                          zwischen den                   Es stehen zwei Puls-Weiten-Modulierte Stromausgänge zur Verfügung.
                                       beiden Magneten                   Jedem Ausgang ist ein Dithersignal überlagert, wobei Ditherfrequenz
                                                                         und Ditherpegel getrennt einstellbar sind. Für jeden Ausgang kann ge-
                                                                        trennt der minimale (Imin) und maximale (Imax) Strom eingestellt wer-
                                                                         den. Die Magnetausgänge sind auch als Schaltausgänge konfigurier-
                                                                         bar. Dabei kann für jeden Ausgang getrennt eine Leistungsreduktion
                                                                         eingestellt werden.

                                                                         Kennlinienoptimierung
                                                                         Eine pro Magnet einstellbare Kennlinie „Sollwerteingang – Magnet-
                                                                         Stromausgang“ ermöglicht ein optimiertes (z.B. linearisiertes) Verhal-
                                                                         ten des Hydrauliksystems.
