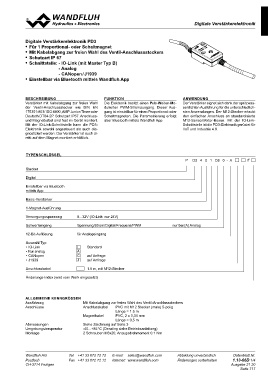

Digitale Verstärkerelektronik PD3

• Für 1 Proportional- oder Schaltmagnet
• Mit Kabelabgang zur freien Wahl des Ventil-Anschlusssteckers
• Schutzart IP 67
• Schnittstelle: - IO-Link (mit Master Typ B)

- Analog
- CANopen / J1939

• Einstellbar via Bluetooth mittels Wandfluh App

BESCHREIBUNG D ANWENDUNG
Verstärker mit Kabelabgang zur freien Wahl Der Verstärker eignet sich dank der spritzwas-
der Ventil-Anschlussstecker wie DIN EN FUNKTION serdichten Ausführung für die unterschiedlich-
175301-803/ ISO 4400, AMP Junior-Timer oder Die Elektronik besitzt einen Puls-Weiten-Mo- sten Anwendungen. Der M12-Stecker erlaubt
Deutsch DT04-2P. Schutzart IP67. Anschluss- dulierten PWM-Stromausgang. Dieser Aus- den einfachen Anschluss an standardisierte
und Magnetkabel sind fest im Gerät montiert. gang ist einstellbar für einen Proportional- oder M12-Sensor/Aktor-Boxen. Mit der IO-Link-
Mit der IO-Link-Schnittstelle kann die PD3- Schaltmagneten. Die Parametrierung erfolgt Schnittstelle ist die PD3-Elekt2ronik gerüstet für
Elektronik sowohl angesteuert als auch dia- über Bluetooth mittels Wandfluh App. IIoT und Industrie 4.0.
gnostiziert werden. Der Verstärker ist auch di-
rekt auf dem Magnet montiert erhältlich. 1

TYPENSCHLÜSSEL

P D3 4 0 1 D8 0 - A #

Stecker

Digital

Einstellbar via Bluetooth
mittels App

Basic-Verstärker

1-Magnet-Ausführung

Versorgungsspannung 8...32V (IO-Link: nur 24V)

Sollwerteingang Spannung/Strom/Digital/Frequenz/PWM nur bei [A] Analog

12-Bit-Auflösung für Analogeingang

Auswahl Typ: I Standard
• IO-Link A
• Nur analog C auf Anfrage
• CANopen J auf Anfrage
• J1939

Anschlusskabel 1.5 m, mit M12-Stecker

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN

Ausführung Mit Kabelabgang zur freien Wahl des Ventil-Anschlusssteckers

Anschlüsse Anschlusskabel PVC mit M12 Stecker (male) 5-polig

Länge = 1.5 m

Magnetkabel PVC, 2 x 0,34 mm

Länge = 0,5 m

Abmessungen Siehe Zeichnung auf Seite 3

Umgebungstemperatur -40...+85 °C (Derating siehe Betriebsanleitung)

Montage 2 Schrauben M3x20, Anzugsdrehmoment 0.1 Nm

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 1.13-66D 1/4
CH-3714 Frutigen Ausgabe 21 20
