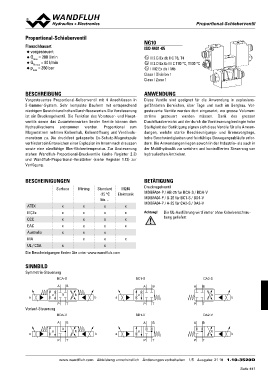

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

Proportional-Schieberventil NG10

Flanschbauart ISO 4401-05
◆ vorgesteuert
QpQmNmaamxxa==x =32509000bll//ammriinn x II 2 G Ex db IIC T6, T4
◆ x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb
◆
Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in Diese Ventile sind geeignet für die Anwendung in explosions-
5-Kammer-System. Sehr kompakte Bauform mit entsprechend gefährdeten Bereichen, über Tage und auch im Bergbau. Vor-
niedrigem Gewicht und hohen Durchflusswerten. Die Vorsteuerung gesteuerte Ventile werden dort eingesetzt, wo grosse Volumen-
ist ein Druckregelventil. Die Funktion des Vorsteuer- und Haupt- ströme gesteuert werden müssen. Dank des grossen
ventils sowie das Zusammenwirken beider Ventile können dem Durchflussbereichs und der durch die Vorsteuerung bedingte hohe
Hydraulikschema entnommen werden. Proportional zum Steifigkeit der Betätigung eignen sich diese Ventile für alle Anwen-
Magnetstrom nehmen Kolbenhub, Kolbenöffnung und Ventilvolu- dungen, welche starke Beschleunigungs- und Bremsvorgänge,
menstrom zu. Die druckfest gekapselte Ex-Schutz-Magnetspule hohe Geschwindigkeiten und feinfühlige Bewegungsabläufe erfor-
verhindert ein Entweichen einer Explosion im Innern nach draussen dern. Die Anwendungen liegen sowohl in der Industrie- als auch in
sowie eine zündfähige Oberflächentemperatur. Zur Ansteuerung der Mobilhydraulik zur weichen und kontrollierten Steuerung von
stehen Wandfluh-Proportional-Druckventile (siehe Register 2.3) hydraulischen Antrieben.
und Wandfluh-Proportional-Verstärker (siehe Register 1.13) zur
Verfügung.

BESCHEINIGUNGEN BETÄTIGUNG

Surface Mining Standard M248 Druckregelventil
-25 °C Elektronik MDBFA04-P / AB-25 für BCA-S / BDA-V
bis… MDBFA04-P / B-25 für BC1-S / BD1-V
MDBFA04-P / A-25 für CA2-S / DA2-V
ATEX xxxx
Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
IECEx xxxx bung geliefert

CCC x x x x

EAC x x x x

Australia x x x

MA x x x

UL / CSA x x

Die Bescheinigungen finden Sie unter www.wandfluh.com

SINNBILD BC1-S B CA2-S
A AB
Symmetrie-Steuerung
b
BCA-S PT

AB DA2-V
AB
a0 b b a b
a a b b
PT
PT PT

Vorlauf-Steuerung BD1-V

BDA-V

AB AB

a0 b a
a ba

PT PT

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 21 18 1.10-3520D
