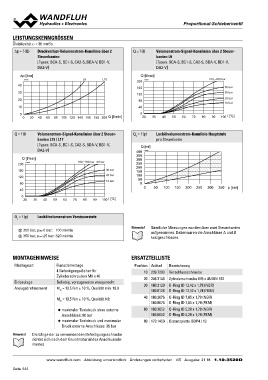

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

∆p = f (Q)              Druckverlust-Volumenstrom-Kennlinie über 2     Q = f (I)       Volumenstrom-Signal-Kennlinien über 2 Steuer-
                        Steuerkanten                                                   kanten L9
                        [Typen: BCA-S, BC1-S, CA2-S, BDA-V, BD1-V,                     [Typen: BCA-S, BC1-S, CA2-S, BDA-V, BD1-V,
                        DA2-V]                                                         DA2-V]

 ∆p [bar]                               L9 L15                            Q [l/min]                          100,~200 bar

             K4128                                                     200 K4241

40                                                                     160 50 bar

30                                                                     120 30 bar

20                                                                                                                                                                     20 bar

10                                                                      80 10 bar
                                                                        40

0           20 40 60 80 100 120 140 160 180 200 Q [l/min]              0           30  40    50  60  70  80  90 100 I [%]
  0                                                                     20

Q = f (I)               Volumenstrom-Signal-Kennlinien über 2 Steuer-  QL = f (p)      Leckölvolumenstrom-Kennlinie Hauptstufe
                        kanten L15 / L17                                               pro Steuerkante
                        [Typen: BCA-S, BC1-S, CA2-S, BDA-V, BD1-V,
                        DA2-V]                                            Q [ml]

   Q [l/min]                            100,~200 bar 50 bar            400 K2092
                                                                       350
200 K4129                                                              300
                                                                       250
160 30 bar                                                             200
                                                                       150
120 20 bar                                                             100
 80 10 bar
                                                                        50
40                                                                        0        50  100 150 200 250 300 350 p [bar]

                                                                             0

0                   30  40  50  60  70  80  90 100 I [%]
 20

QL = f (p)              Leckölvolumenstrom Vorsteuerstufe

@ 350 bar, pred 0 bar: 100 ml/min                                      Hinweis!    Sämtliche Messungen wurden über zwei Steuerkanten
@ 350 bar, pred 25 bar: 320 ml/min                                                 aufgenommen. Dabei waren die Anschlüsse A und B
                                                                                   kurzgeschlossen.

MONTAGEHINWEISE                                                        ERSATZTEILLISTE

Montageart                  Flanschmontage                             Position Artikel      Bezeichnung
                            4 Befestigungslöcher für
Einbaulage                  Zylinderschrauben M6 x 40                         10 239.7203    Verschlussschraube
Anzugsdrehmoment
                            Beliebig, vorzugsweise waagerecht                 20 246.2146    Zylinderschraube M5 x 45 DIN 912

                            MD = 13.5 Nm ± 10 %, Qualität min. 10.9           30 160.2120    O-Ring ID 12,42 x 1,78 (NBR)
                                                                                   160.8124  O-Ring ID 12,42 x 1,78 (FKM)
                            MD = 10.5 Nm ± 10 %, Qualität 8.8:
                                                                              40 160.2076    O-Ring ID 7,65 x 1,78 (NBR)
                               ◆ maximaler Tankdruck ohne externe                  160.8076  O-Ring ID 7,65 x 1,78 (FKM)
                                  Anschlüsse: 80 bar
                                                                              60 160.2052    O-Ring ID 5,28 x 1,78 (NBR)
                               ◆ maximaler Tankdruck und maximaler                 160.6052  O-Ring ID 5,28 x 1,78 (FKM)
                                  Druck externe Anschlüsse: 35 bar
                                                                              80 173.1450    Distanzplatte BDP4 / 12
            Die Länge der zu verwendenden Befestigungsschraube
Hinweis!    richtet sich nach dem Grundmaterial des Anschlussele-
            mentes.

                        www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/5 Ausgabe: 21 18 1.10-3520D
