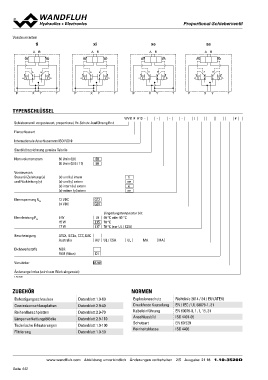

P. 442
PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Vorsteuerarten
ti xi xe ae
AB AB AB AB
AB AB AB AB
ab ab ab ab
P XY T P XY T P XY T P XY T
TYPENSCHLÜSSEL #
WVB F A10 - - - - /
Schieberventil vorgesteuert, proportional, Ex-Schutz-Ausführung Ex d
Flanschbauart
Internationale Anschlussnorm ISO NG10
Sinnbildbezeichnung gemäss Tabelle
Nennvolumenstrom 60 l/min (L9) 60
90 l/min (L15 / 17) 90
Vorsteuerart: (x) und (y) intern ti
Steueröl Zuleitung (x) (x) und (y) extern ae
und Rückleitung (y) (x) intern (y) extern xi
(x) extern (y) intern xe
Nennspannung UN 12 VDC G12
24 VDC G24
Nennleistung PN 9W Umgebungstemperatur bis:
15 W L9 40 °C oder 90 °C
17 W
L15 70 °C
L17 70 °C (nur UL / CSA)
Bescheinigung ATEX, IECEx, CCC, EAC
Australia AU UL / CSA UL MA MA
Dichtwerkstoffe NBR
FKM (Viton)
D1
Verstärker M248
Änderungs-Index (wird vom Werk eingesetzt)
1.10-3520
ZUBEHÖR Datenblatt 1.0-60 NORMEN Richtlinie 2014 / 34 / EU (ATEX)
Datenblatt 2.9-40 EN / IEC / UL 60079-1, 31
Befestigungsschrauben Datenblatt 2.9-70 Explosionsschutz EN 60079-0, 1, 7, 15, 31
Gewindeanschlussplatten Datenblatt 2.9-110 Druckfeste Kapselung ISO 4401-05
Reihenflanschplatten Datenblatt 1.0-100 Kabeleinführung EN 60 529
Längenverkettungsblöcke Datenblatt 1.0-50 Anschlussbild ISO 4406
Technische Erläuterungen Schutzart
Filtrierung Reinheitsklasse
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/5 Ausgabe: 21 18 1.10-3520D
