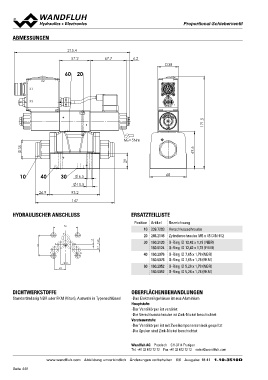

ABMESSUNGEN 215.4 67.7 6.2 PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
57.2
X2 38
X1 60 20
X3

171.5

MD= 5Nm

35 69.6

29

10 40 30 6.5 68

26.9 10.5
93.2
147

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

54 Position Artikel Bezeichnung
P 10
20 239.7203 Verschlussschraube
46 30
1.5 246.2146 Zylinderschraube M5 x 45 DIN 912
40
9.7 16.8 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
A B 60 160.8124 O-Ring ID 12,42 x 1,78 (FKM)
T To
160.2076 O-Ring ID 7,65 x 1,78 (NBR)
20.8 160.8076 O-Ring ID 7,65 x 1,78 (FKM)
24
160.2052 O-Ring ID 5,28 x 1,78 (NBR)
160.6052 O-Ring ID 5,28 x 1,78 (FKM)

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel -Das Elektronikgehäuse ist aus Aluminium

Hauptstufe:
-Der Ventilkörper ist verzinkt
-Die Verschlussschraube ist Zink-Nickel beschichtet

Vorsteuerstufe:
-Der Ventilkörper ist mit Zweikomponentenlack gespritzt
-Die Spulen sind Zink-Nickel beschichtet

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 6/6 Ausgabe: 18 41 1.10-3510D
