PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

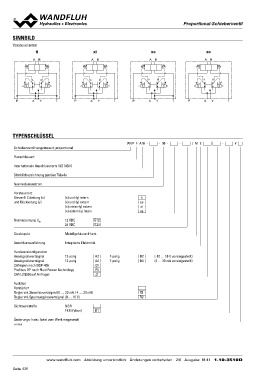

SINNBILD
Vorsteuerarten
ti xi xe ae
AB AB AB AB
AB AB AB AB
ab ab ab ab
P XY T P XY T P XY T P XY T
TYPENSCHLÜSSEL
WVP F A10 - - 90 - - / M E -#
Schieberventil vorgesteuert, proportional
Flanschbauart
Internationale Anschlussnorm ISO NG10
Sinnbildbezeichnung gemäss Tabelle
Nennvolumenstrom
Vorsteuerart: (x) und (y) intern ti
Steueröl Zuleitung (x) (x) und (y) extern ae
und Rückleitung (y) (x) intern (y) extern xi
(x) extern (y) intern xe
Nennspannung UN 12 VDC G12
24 VDC G24
Steckspule Metallgehäuse 4-kant
Anschlussausführung Integrierte Elektronik
Hardwarekonfiguration
Analogsollwertsignal 12-polig A2 7-polig D2 (-10 … 10 V voreingestellt)
A4 7-polig D4 (4 … 20 mA voreingestellt)
Analogsollwertsignal 12-polig C1
P1
CANopen nach DSP-408 J1
Profibus DP nach Fluid Power Technology
CAN J1939 (auf Anfrage)
Funktion R1
Verstärker R2
Regler mit Stromistwertsignal (0 … 20 mA / 4 … 20 mA)
Regler mit Spannungsistwertsignal (0 … 10 V)
Dichtwerkstoffe NBR
FKM (Viton)
D1
Änderungs-Index (wird vom Werk eingesetzt)
1.10-3510
