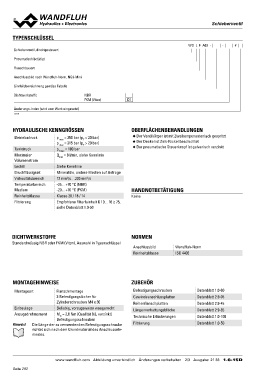

P. 282
TYPENSCHLÜSSEL SScchhiieebbeerrvveennttiill
WD L F A03 - - #
Schieberventil, direktgesteuert
Pneumatisch betätigt
Flanschbauart
Anschlussbild nach Wandfluh-Norm, NG3-Mini
Sinnbildbezeichnung gemäss Tabelle
Dichtwerkstoffe NBR
FKM (Viton)
D1
Änderungs-Index (wird vom Werk eingesetzt)
1.6-15
HYDRAULISCHE KENNGRÖSSEN OBERFLÄCHENBEHANDLUNGEN
Betriebsdruck p max = 350 bar (pT < 20 bar) ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
p max = 315 bar (pT > 20 bar) ◆ Der Deckel ist Zink-Nickel beschichtet
Tankdruck pT max = 100 bar ◆ Der pneumatische Steuerknopf ist galvanisch verzinkt
Maximaler Qmax = 8 l/min, siehe Kennlinie
Volumenstrom HANDNOTBETÄTIGUNG
Lecköl Siehe Kennlinie
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage Keine
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
DICHTWERKSTOFFE NORMEN Wandfluh-Norm
ISO 4406
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Anschlussbild
Reinheitsklasse
MONTAGEHINWEISE ZUBEHÖR
Montageart Flanschmontage Befestigungsschrauben Datenblatt 1.0-60
Gewindeanschlussplatten Datenblatt 2.9-05
3 Befestigungslöcher für Reihenflanschplatten Datenblatt 2.9-45
Längenverkettungsblöcke Datenblatt 2.9-85
Zylinderschrauben M4 x 30 Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD = 2,6 Nm (Qualität 8.8, verzinkt)
Befestigungsschrauben
Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 21 33 1.6-15D
