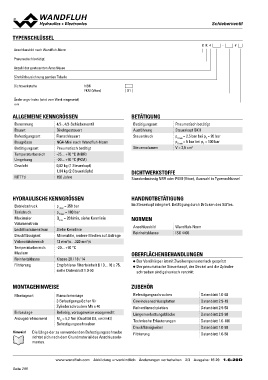

Page 286 - Softbound_Edition_19_de

TYPENSCHLÜSSEL SchiebeBrvKe4nxt4il

BK4 - #

Anschlussbild nach Wandfluh-Norm

Pneumatisch betätigt

Anzahl der gesteuerten Anschlüsse

Sinnbildbezeichnung gemäss Tabelle

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

1.6-20

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung 4/2-, 4/3-Schieberventil Betätigungsart Pneumatisch betätigt
Bauart Direktgesteuert Ausführung
Befestigungsart Flanschbauart Steuerdruck Steuerkopf BKII
Baugrösse NG4-Mini nach Wandfluh-Norm
Betätigungsart Pneumatisch betätigt Steuervolumen pV min = 2,5 bar bei pT = 20 bar
Temperaturbereich -25…+70 °C (NBR) pV min = 5 bar bei pT = 100 bar
Umgebung -20…+70 °C (FKM) V = 2,5 cm3
Gewicht 0,82 kg (1 Steuerkopf)
1,04 kg (2 Steuerköpfe) DICHTWERKSTOFFE
MTTFd 150 Jahre
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

HYDRAULISCHE KENNGRÖSSEN HANDNOTBETÄTIGUNG

Betriebsdruck p max = 350 bar Im Steuerkopf integriert. Betätigung durch Drücken des Stiftes.
Tankdruck pT max = 100 bar
Maximaler Qmax = 20 l/min, siehe Kennlinie NORMEN Wandfluh-Norm
Volumenstrom ISO 4406
Leckölvolumenstrom Siehe Kennlinie Anschlussbild
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage Reinheitsklasse
Viskositätsbereich 12 mm2/s…320 mm2/s
Temperaturbereich -20…+70 °C OBERFLÄCHENBEHANDLUNGEN
Medium
Reinheitsklasse Klasse 20 / 18 / 14 ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75, ◆ Der pneumatische Steuerknopf, der Deckel und die Zylinder-
siehe Datenblatt 1.0-50
schrauben sind galvanisch verzinkt

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Befestigungsschrauben Datenblatt 1.0-60
3 Befestigungslöcher für Gewindeanschlussplatten Datenblatt 2.9-10
Einbaulage Zylinderschrauben M5 x 40 Reihenflanschplatten Datenblatt 2.9-50
Anzugsdrehmoment Längenverkettungsblöcke Datenblatt 2.9-90
Beliebig, vorzugsweise waagerecht Technische Erläuterungen Datenblatt 1.0-100
Druckflüssigkeiten Datenblatt 1.0-50
MD = 5,2 Nm (Qualität 8.8, verzinkt) Filtrierung Datenblatt 1.0-50
Befestigungsschrauben

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 16 29 1.6-20D
