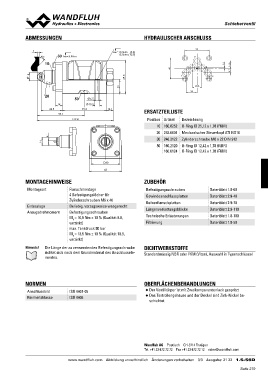

SScchhiieebbeerrvveennttiill

ABMESSUNGEN HYDRAULISCHER ANSCHLUSS

4 30 MD= 8.9Nm MD= 10.5Nm (8.8) 54
45° 13.5Nm (10.9) P

10
16
16 A B
T To
4.1
29 20.8
69.524

462050 6.5
1.5
14 10.5
9.7 16.844.593.2
14.1 ERSATZTEILLISTE
99.1 159.8

Position Artikel Bezeichnung
10 160.8252 O-Ring ID 25,12 x 1,78 (FKM)
20 253.6001 Mechanischer Steuerkopf ATI NG10
30 246.3122 Zylinderschraube M6 x 22 DIN 912
50 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
160.6124 O-Ring ID 12,42 x 1,78 (FKM)

60
68

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Befestigungsschrauben Datenblatt 1.0-60
4 Befestigungslöcher für Gewindeanschlussplatten Datenblatt 2.9-40
Einbaulage Zylinderschrauben M6 x 40 Reihenflanschplatten Datenblatt 2.9-70
Anzugsdrehmoment Längenverkettungsblöcke Datenblatt 2.9-110
Beliebig, vorzugsweise waagerecht Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
Befestigungsschrauben
MD = 10,5 Nm ± 10 % (Qualität 8.8,
verzinkt)
max. Tankdruck 80 bar
MD = 13,5 Nm ± 10 % (Qualität 10.9,
verzinkt)

Hinweis! Die Länge der zu verwendenden Befestigungsschraube DICHTWERKSTOFFE
richtet sich nach dem Grundmaterial des Anschlussele-
mentes. Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

NORMEN ISO 4401-05 OBERFLÄCHENBEHANDLUNGEN
ISO 4406
Anschlussbild ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Reinheitsklasse
◆ Das Tastrollengehäuse und der Deckel sind Zink-Nickel be-

schichtet

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 21 22 1.5-56D
