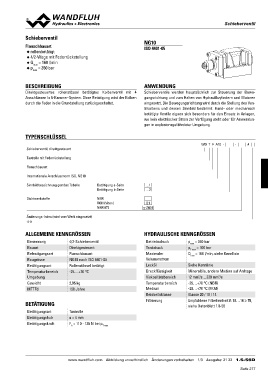

Schieberventil NG10
Flanschbauart ISO 4401-05
◆ rollenbetätigt
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 160 l/min
◆ = 350 bar
◆
BESCHREIBUNG ANWENDUNG
Direktgesteuertes rollenstössel betätigtes Kolbenventil mit 4 Schieberventile werden hauptsächlich zur Steuerung der Bewe-
gungsrichtung und zum Halten von Hydraulikzylindern und Motoren
Anschlüssen in 5-Kammer-System. Ohne Betätigung wird der Kolben eingesetzt. Die Bewegungsrichtung wird durch die Stellung des Ven-
tilkolbens und dessen Sinnbild bestimmt. Hand- oder mechanisch
durch die Feder in die Grundstellung zurückgeschaltet. betätigte Ventile eignen sich besonders für den Einsatz in Anlagen,
wo kein elektrischer Strom zur Verfügung steht oder für Anwendun-
gen in explosionsgefährdeter Umgebung.
TYPENSCHLÜSSEL
WD T F A10 - - #
Schieberventil, direktgesteuert
Tastrolle mit Federrückstellung
Flanschbauart
Internationale Anschlussnorm ISO, NG10
Sinnbildbezeichnung gemäss Tabelle Betätigung a-Seite …1
Betätigung b-Seite …2
Dichtwerkstoffe NBR D1
FKM (Viton) y-Z604
NBR 872
Änderungs-Index (wird vom Werk eingesetzt)
1.5-56
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung 4/2-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Direktgesteuert Tankdruck pT max = 100 bar
Befestigungsart Flanschbauart Maximaler Qmax = 160 l/min, siehe Kennlinie
Baugrösse NG10 nach ISO 4401-05 Volumenstrom
Betätigungsart Rollenstössel betätigt Lecköl Siehe Kennlinie
Temperaturbereich -25…+70 °C Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Umgebung Viskositätsbereich 12 mm2/s…320 mm2/s
Gewicht 2,85 kg Temperaturbereich -25…+70 °C (NBR)
MTTFd 150 Jahre Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
BETÄTIGUNG Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50
Betätigungsart
Betätigungshub Tastrolle
Betätigungskraft s = 4 mm
Fb = 110 - 135 N bei pT max
