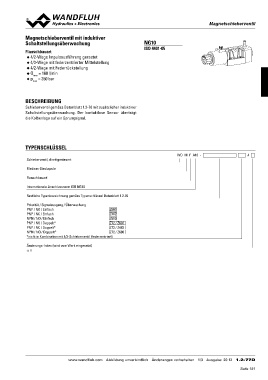

MMaaggnneettsscchhiieebbeerrvveennttiill
Magnetschieberventil mit induktiver NG10
Schaltstellungsüberwachung
ISO 4401-05
Flanschbauart
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 160 l/min
◆ = 350 bar
◆
BESCHREIBUNG
Schieberventil gemäss Datenblatt 1.2-76 mit zusätzlicher induktiver
Schaltstellungsüberwachung. Der kontaktlose Sensor überträgt
die Kolbenlage auf ein Sprungsignal.
TYPENSCHLÜSSEL
WD M F A10 - #
Schieberventil, direktgesteuert
Medium-Steckspule
Flanschbauart
Internationale Anschlussnorm ISO NG10
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.2-76
Polarität / Signalausgang / Überwachung
PNP / NO / Einfach Z603
PNP / NC / Einfach Z482
NPN / NO / Einfach Z680
PNP / NO / Doppelt* Z72 / Z603
PNP / NC / Doppelt* Z72 / Z482
NPN / NO / Doppelt* Z72 / Z680
*nicht in Kombination mit 4/3-Schieberventil (federzentriert)
Änderungs-Index (wird vom Werk eingesetzt)
1.2-77
