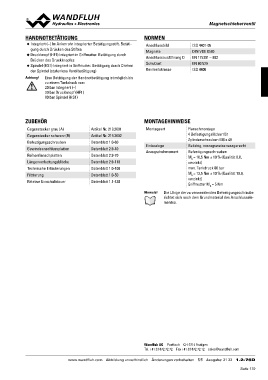

Page 179 - Softbound_Edition_19_de

MMaaggnneettsscchhiieebbeerrvveennttiill

HANDNOTBETÄTIGUNG NORMEN ISO 4401-05
DIN VDE 0580
◆ Integriert (–) Im Ankerrohr integrierter Betätigungsstift. Betäti- Anschlussbild EN 175301 – 803
gung durch Drücken des Stiftes Magnete EN 60 529
Anschlussausführung D ISO 4406
◆ Druckknopf (HF1) Integriert in Griffmutter. Betätigung durch Schutzart
Drücken des Druckknopfes Reinheitsklasse

◆ Spindel (HS1) Integriert in Griffmutter. Betätigung durch Drehen
der Spindel (stufenlose Ventilbetätigung)

Achtung! Eine Betätigung der Handnotbetätigung ist möglich bis
zu einem Tankdruck von:
20 bar Integriert (–)
20 bar Druckknopf (HF1)
80 bar Spindel (HS1)

ZUBEHÖR MONTAGEHINWEISE

Gegenstecker grau (A) Artikel Nr. 219.2001 Montageart Flanschmontage
Gegenstecker schwarz (B) Artikel Nr. 219.2002 4 Befestigungslöcher für
Befestigungsschrauben Datenblatt 1.0-60 Einbaulage Zylinderschrauben M6 x 40
Gewindeanschlussplatten Datenblatt 2.9-40 Anzugsdrehmoment
Reihenflanschplatten Datenblatt 2.9-70 Beliebig, vorzugsweise waagerecht
Längenverkettungsblöcke Datenblatt 2.9-110
Technische Erläuterungen Datenblatt 1.0-100 Befestigungsschrauben
Filtrierung Datenblatt 1.0-50 MD = 10,5 Nm ± 10 % (Qualität 8.8,
Relative Einschaltdauer Datenblatt 1.1-430 verzinkt)
max. Tankdruck 80 bar
MD = 13,5 Nm ± 10 % (Qualität 10.9,
verzinkt)
Griffmutter MD = 5 Nm

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.
