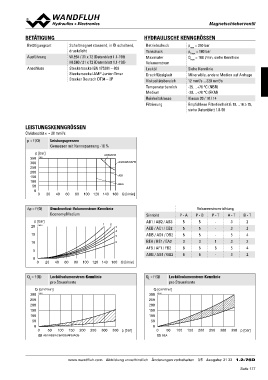

MMaaggnneettsscchhiieebbeerrvveennttiill

BETÄTIGUNG HYDRAULISCHE KENNGRÖSSEN

Betätigungsart Schaltmagnet stossend, in Öl schaltend, Betriebsdruck pmax = 350 bar
druckdicht Tankdruck pTmax = 160 bar
Ausführung Maximaler Qmax = 160 l/min, siehe Kennlinie
W.E64 / 31 x 72 (Datenblatt 1.1-190) Volumenstrom
Anschluss M.S60 / 31 x 72 (Datenblatt 1.1-193) Lecköl Siehe Kennlinie
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Steckersockel EN 175301 – 803 Viskositätsbereich 12 mm2/s…320 mm2/s
Steckersockel AMP Junior-Timer Temperaturbereich -25…+70 °C (NBR)
Stecker Deutsch DT04 – 2P Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen
Gemessen mit Nennspannung -10 %

p [bar] ADB/ACB
350 K1021

300 AGB/AB3/AFB

250

200
150 AB1

100
50 BEA

0
0 20 40 60 80 100 120 140 160 Q [l/min]

Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Volumenstromrichtung
Economy/Medium P-B P-T A-T
Sinnbild P-A B-T
p [bar] 12 AB1 / AB2 / AB3 5 5-3 2
20 K1022_1 3 ACB / AC1 / CB2 5 5-3 2
4 ADB / AD1 / DB2 5 5-5 4
15 5 BEA / BE1 / EA2 3 313 2
AFB / AF1 / FB2 6 665 4
10 6 AGB / AG1 / GB2 6 6-3 2

5

0
0 20 40 60 80 100 120 140 160 Q [l/min]

QL = f (Q) Leckölvolumenstrom-Kennlinie QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkante pro Steuerkante

Q [cm3/min] Q [cm3/min]
300 K4133 300 K4134
250 250
200 200
150 150
100 100

50 50
0 0
0 50 100 150 200 250 300 350 p [bar] 0 50 100 150 200 250 300 350 p [bar]

AB1/AB3/ACB/ADB/AFB/AGB BEA

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/5 Ausgabe: 21 22 1.2-76D
