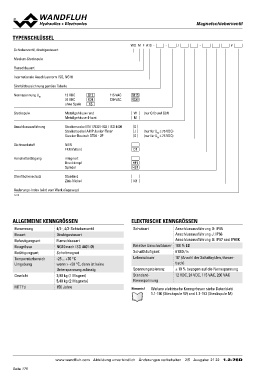

TYPENSCHLÜSSEL MMaaggnneettsscchhiieebbeerrvveennttiill
WD M F A10 - - / -#
Schieberventil, direktgesteuert
Medium-Steckspule
Flanschbauart
Internationale Anschlussnorm ISO, NG10
Sinnbildbezeichnung gemäss Tabelle
Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5
Steckspule Metallgehäuse rund W (nur G12 und G24)
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P J (nur für UUNN ≤ 75 VDC)
G (nur für ≤ 75 VDC)
Dichtwerkstoff NBR
FKM (Viton)
D1
Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1
Oberflächenschutz Standard
Zink-Nickel
K8
Änderungs-Index (wird vom Werk eingesetzt)
1.2-76
ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN
Benennung 4/2-, 4/3-Schieberventil Schutzart Anschlussausführung D: IP65
Bauart Anschlussausführung J: IP66
Befestigungsart Direktgesteuert Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K
Baugrösse Schalthäufigkeit
Betätigungsart Flanschbauart Lebensdauer 100 % ED
Temperaturbereich
Umgebung NG10 nach ISO 4401-05 Spannungstoleranz 6'000 / h
Standard-
Gewicht Schaltmagnet Nennspannung 107 (Anzahl der Schaltzyklen, theore-
tisch)
MTTFd -25…+70 °C
wenn > +50 °C, dann ist keine ± 10 % bezogen auf die Nennspannung
Unterspannung zulässig
12 VDC, 24 VDC, 115 VAC, 230 VAC
3,90 kg (1 Magnet)
5,40 kg (2 Magnete) Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-190 (Steckspule W) und 1.1-193 (Steckspule M)
150 Jahre
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/5 Ausgabe: 21 22 1.2-76D
