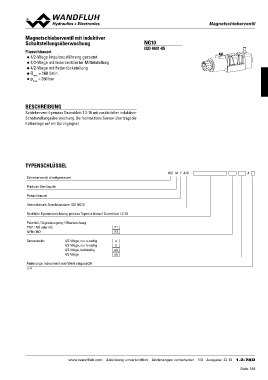

MMaaggnneettsscchhiieebbeerrvveennttiill
Magnetschieberventil mit induktiver NG10
Schaltstellungsüberwachung
ISO 4401-05
Flanschbauart
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 160 l/min
◆ = 350 bar
◆
BESCHREIBUNG
Schieberventil gemäss Datenblatt 1.2-76 mit zusätzlicher induktiver
Schaltstellungsüberwachung. Der kontaktlose Sensor überträgt die
Kolbenlage auf ein Sprungsignal.
TYPENSCHLÜSSEL
WD M F A10 - #
Schieberventil, direktgesteuert
Medium-Steckspule
Flanschbauart
Internationale Anschlussnorm ISO NG10
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.2-76
Polarität / Signalausgang / Überwachung P1
PNP / NO oder NC P2
NPN / NO
Sensorseite: 4/2-Wege, nur a-seitig a
4/2-Wege, nur b-seitig b
4/2-Wege, beidseitig ab
4/3-Wege ab
Änderungs-Index (wird vom Werk eingesetzt)
1.2-78
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 22 12 1.2-78D
