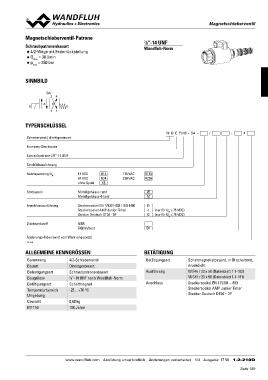

MMaaggnneettsscchhiieebbeerrvveennttiill
Magnetschieberventil-Patrone 7⁄8“-14 UNF
Schraubpatronenbauart Wandfluh-Norm
◆ 4/2-Wege mit Federrückstellung
pQmmaaxx = 38 l/min
◆ = 350 bar
◆
SINNBILD
BA
24
ab
ab
31
TYPENSCHLÜSSEL
W D E PU10 - BA - / -#
Schieberventil, direktgesteuert
Economy-Steckspule
Schraubpatrone 7/8“-14 UNF
Sinnbildbezeichnung
Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5
W
Steckspule Metallgehäuse rund M
Metallgehäuse 4-kant
D
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 J (nur für UN ≤ 75 VDC)
Steckersockel AMP Junior-Timer G (nur für UN ≤ 75 VDC)
Stecker Deutsch DT04 - 2P
D1
Dichtwerkstoff NBR
FKM (Viton)
Änderungs-Index (wird vom Werk eingesetzt)
1.2-210
ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG
Benennung 4/2-Schieberventil Betätigungsart Schaltmagnet stossend, in Öl schaltend,
Bauart Direktgesteuert druckdicht
Befestigungsart Schraubpatronenbauart Ausführung
Baugrösse 7⁄8“-14 UNF nach Wandfluh-Norm W.E45 / 23 x 50 (Datenblatt 1.1-182)
Betätigungsart Schaltmagnet Anschluss M.S45 / 23 x 50 (Datenblatt 1.1-181)
Temperaturbereich -25…+70 °C
Umgebung Steckersockel EN 175301 – 803
Gewicht 0,68 kg Steckersockel AMP Junior-Timer
MTTFd 150 Jahre Stecker Deutsch DT04 – 2P
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 17 50 1.2-210D
