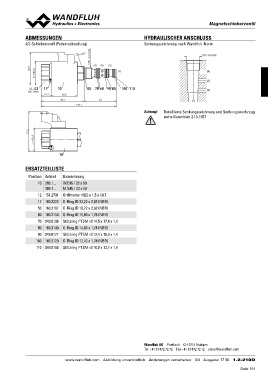

Page 191 - Softbound_Edition_19_de
P. 191
MMaaggnneettsscchhiieebbeerrvveennttiill
ABMESSUNGEN 7/8"-14UNF-2A HYDRAULISCHER ANSCHLUSS
4/2-Schieberventil (Federrückstellung) Senkungszeichnung nach Wandfluh-Norm
s27 7/8"-14 UNF
62.9 (4) (3) (2) (4)
W = 45 (3)
(1) (2)
(1)
12 17 10 50 70 60 90 80 100 110
Achtung! Detaillierte Senkungszeichnung und Senkungswerkzeug
MD= 5Nm 19.7 50.5 siehe Datenblatt 2.13-1057
84.1
63
147.1
77.2
M = 45
10
ERSATZTEILLISTE
Position Artikel Bezeichnung
10
206.1... W.E45 / 23 x 50
12 206.7... M.S45 / 23 x 50
154.2701 Griffmutter M23 x 1,5 x 19,7
17 160.2222 O-Ring ID 22,22 x 2,62 (NBR)
50 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
60 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
70 049.8196 Stützring PTSM rd 14,5 x 17,4 x 1,4
80 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
90 049.8177 Stützring PTSM rd 12,4 x 15,3 x 1,4
100 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
110 049.8166 Stützring PTSM rd 10,8 x 13,7 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 17 50 1.2-210D
