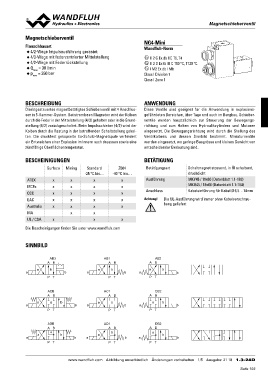

Page 193 - Softbound_Edition_19_de
P. 193
Magnetschieberventil MMaaggnneettsscchhiieebbeerrvveennttiill
Flanschbauart NG4-Mini
◆ 4/2-Wege Impulsausführung gerastet
◆ 4/3-Wege mit federzentrierter Mittelstellung Wandfluh-Norm
◆ 4/2-Wege mit Federrückstellung
Qpmmaaxx = 30 l/min x II 2 G Ex db IIC T6, T4
◆ = 350 bar x II 2 D Ex tb III C T80 °C, T130 °C
◆ x I M2 Ex db I Mb
Class I Division 1
Class I Zone 1
BESCHREIBUNG ANWENDUNG
Direktgesteuertes magnetbetätigtes Schieberventil mit 4 Anschlüs- Diese Ventile sind geeignet für die Anwendung in explosions-
sen in 5-Kammer-System. Bei stromlosen Magneten wird der Kolben gefährdeten Bereichen, über Tage und auch im Bergbau. Schieber-
durch die Feder in der Mittelstellung (4/3) gehalten oder in die Grund- ventile werden hauptsächlich zur Steuerung der Bewegungs-
stellung (4/2) zurückgeschaltet. Beim Impulsschieber (4/2) wird der richtung und zum Halten von Hydraulikzylindern und Motoren
Kolben durch die Rastung in der betreffenden Schaltstellung gehal- eingesetzt. Die Bewegungsrichtung wird durch die Stellung des
ten. Die druckfest gekapselte Ex-Schutz-Magnetspule verhindert Ventilkolbens und dessen Sinnbild bestimmt. Miniaturventile
ein Entweichen einer Explosion im Innern nach draussen sowie eine werden eingesetzt, wo geringe Baugrösse und kleines Gewicht von
zündfähige Oberflächentemperatur. entscheidender Bedeutung sind.
BESCHEINIGUNGEN Standard Z604 BETÄTIGUNG Schaltmagnet stossend, in Öl schaltend,
-25 °C bis… -40 °C bis… druckdicht
Surface Mining Betätigungsart
x x MKY45 / 18x60 (Datenblatt 1.1-183)
ATEX x x x x Ausführung MKU45 / 18x60 (Datenblatt 1.1-184)
IECEx x x x x
CCC x x x x Anschluss Kabeleinführung für Kabel Ø 6,5…14mm
EAC x x x x
Australia x x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
MA x x x bung geliefert
UL / CSA x
Die Bescheinigungen finden Sie unter www.wandfluh.com
SINNBILD
AB3 AB1 AB2
AB AB AB
a b b ab a b
a ab a
b
PT PT PT b
b
ACB AC1 CB2
AB AB AB
a ob ba ab b ab
a a
PT PT PT
ADB AD1 DB2
AB
AB AB
ab
a ob ba ab b a
a
PT
PT PT
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/5 Ausgabe: 21 18 1.3-24D
