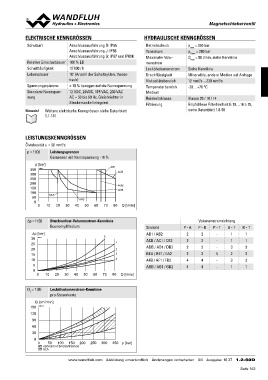

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart Anschlussausführung D: IP65 Betriebsdruck pmax = 350 bar
Anschlussausführung J: IP66 Tankdruck pTmax = 200 bar
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Maximaler Volu- Qmax = 80 l/min, siehe Kennlinie
Schalthäufigkeit menstrom
Lebensdauer 100 % ED Leckölvolumenstrom Siehe Kennlinie
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Spannungstoleranz 15'000 / h Viskositätsbereich 12 mm2/s…320 mm2/s
Standard-Nennspan- Temperaturbereich -20…+70 °C
nung 107 (Anzahl der Schaltzyklen, theore- Medium
tisch) Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
± 10 % bezogen auf die Nennspannung siehe Datenblatt 1.0-50

12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-181

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Leistungsgrenzen
Gemessen mit Nennspannung -10 %

p [bar] AB1
350 K1086 ACB
300

250

200 AGB
150 ADB
100
BEA
50
0 AFB
0
10 20 30 40 50 60 70 80 Q [l/min]

Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Volumenstromrichtung
Economy/Medium P-A P-B P-T A-T B-T
Sinnbild
∆p [bar] 5 AB1 / AB2 22-11
30 K0171 1 ACB / AC1 / CB2 22-11
25 ADB / AD1 / DB2 22-33
BEA / BE1 / EA2 22522
20 2 AFB / AF1 / FB2 44-33
AGB / AG1 / GB2 44-11
15 3
10 4

5

0
0 10 20 30 40 50 60 70 80 Q [l/min]

QL = f (Q) Leckölvolumenstrom-Kennlinie
pro Steuerkante

Q [cm3/min]
150 K0232_3

120

90

60

30

0
0 50 100 150 200 250 300 350 p [bar]

AB3/AB1/ACB/ADB/AFB/AGB
BEA

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 16 27 1.2-60D
