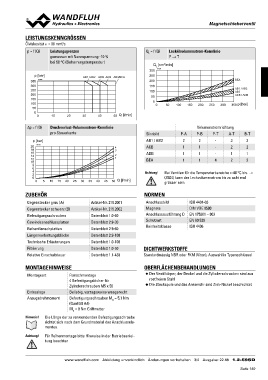

P. 159

MMaaggnneettsscchhiieebbeerrvveennttiill

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q)      Leistungsgrenzen                                                            QL = f (Q)  Leckölvolumenstrom-Kennlinie
               gemessen mit Nennspannung -10 %                                                         P→T
               bei 50 °C (Beharrungstemperatur)
                                                                                              QL [cm3/min]
   p [bar]                 AB1 / AB2 ADB ACB AB3/BEA                                       300 K4199                                    BEA
350 K4196                                                                                  250
                                                                                           200                                          AB1 / AB2
300                                                                                        150                                          AB3
                                                                                           100                                          ACB / ADB
250                                                                                         50
                                                                                                                                     350 p [bar]
200                                                                                           0
                                                                                                0 50 100 150 200 250 300
150

100

50

0              10 20 30 40 50 Q [l/min]
  0

Δp = f (Q)     Druckverlust-Volumenstrom-Kennlinie                                                                 Volumenstromrichtung
               pro Steuerkante                                                                         P-A P-B P-T A-T B-T
                                                                                           Sinnbild
p [bar]                                                                                    AB1 / AB3    22 - 33
                                                                                           ACB          11 - 22
20 K4291                                                                                4  ADB          11 - 11
18                                                                                      3  BEA          11422
16                                                                                      2
14                                                                                      1  Achtung!    Bei Ventilen für die Temperaturbereiche «-40 °C bis…»
12                                                                                                     (Z604) kann der Leckvolumenstrom bis zu acht mal
10          5  10 15 20 25 30 35 40 45 50 Q [l/min]                                                    grösser sein.

 8
 6
 4
 2
 0

    0

ZUBEHÖR                    Artikel-Nr. 219.2001                                            NORMEN                  ISO 4401-03
                           Artikel-Nr. 219.2002                                                                    DIN VDE 0580
 Gegenstecker grau (A)     Datenblatt 1.0-60                                                Anschlussbild          EN 175301 – 803
 Gegenstecker schwarz (B)  Datenblatt 2.9-30                                                Magnete                EN 60 529
 Befestigungsschrauben     Datenblatt 2.9-60                                                Anschlussausführung D  ISO 4406
 Gewindeanschlussplatten   Datenblatt 2.9-100                                               Schutzart
 Reihenflanschplatten      Datenblatt 1.0-100                                               Reinheitsklasse
 Längenverkettungsblöcke   Datenblatt 1.0-50
 Technische Erläuterungen  Datenblatt 1.1-430                                              DICHTWERKSTOFFE
 Filtrierung
 Relative Einschaltdauer                                                                   Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

MONTAGEHINWEISE                                                                            OBERFLÄCHENBEHANDLUNGEN

Montageart        Flanschmontage                                                           ◆ Der Ventilkörper, der Deckel und die Zylinderschrauben sind aus
                  4 Befestigungslöcher für
Einbaulage        Zylinderschrauben M5 x 50                                                   rostfreiem Stahl
Anzugsdrehmoment
                  Beliebig, vorzugsweise waagerecht                                        ◆ Die Steckspule und das Ankerrohr sind Zink-Nickel beschichtet

                  Befestigungsschrauben MD = 5,1 Nm
                  (Qualität A4)
                  MD = 9 Nm Griffmutter

Hinweis!       Die Länge der zu verwendenden Befestigungsschraube
               richtet sich nach dem Grundmaterial des Anschlussele-
               mentes.

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
              tung beachten

                  www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/4 Ausgabe: 22 48 1.2-59SD
