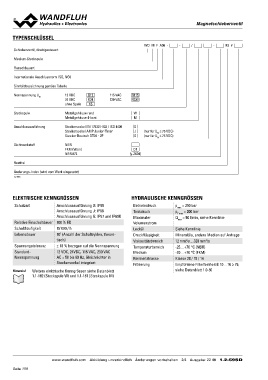

P. 158
TYPENSCHLÜSSEL MMaaggnneettsscchhiieebbeerrvveennttiill
WD M F A06 - - / - K9 #
Schieberventil, direktgesteuert
Medium-Steckspule
Flanschbauart
Internationale Anschlussnorm ISO, NG6
Sinnbildbezeichnung gemäss Tabelle
Nennspannung UN 12 VDC G12 115 VAC R115
24 VDC G24 230 VAC R230
ohne Spule X5
Steckspule Metallgehäuse rund W
Metallgehäuse 4-kant M
Anschlussausführung Steckersockel EN 175301-803 / ISO 4400 D
Steckersockel AMP Junior-Timer
Stecker Deutsch DT04 - 2P J (nur für UUNN ≤ 75 VDC)
G (nur für ≤ 75 VDC)
Dichtwerkstoff NBR
FKM (Viton)
NBR 872 D1
y-Z604
Rostfrei
Änderungs-Index (wird vom Werk eingesetzt)
1.2-59S
ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Schutzart Anschlussausführung D: IP65 Betriebsdruck pmax = 350 bar
Anschlussausführung J: IP66 Tankdruck pT max = 200 bar
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Maximaler Qmax = 50 l/min, siehe Kennlinie
Schalthäufigkeit Volumenstrom
Lebensdauer 100 % ED Lecköl Siehe Kennlinie
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Spannungstoleranz 15'000 / h Viskositätsbereich 12 mm2/s…320 mm2/s
Standard- Temperaturbereich -25…+70 °C (NBR)
Nennspannung 107 (Anzahl der Schaltzyklen, theore- Medium -20…+70 °C (FKM)
tisch) Reinheitsklasse Klasse 20 / 18 / 14
Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
± 10 % bezogen auf die Nennspannung siehe Datenblatt 1.0-50
12 VDC, 24VDC, 115 VAC, 230 VAC
AC = 50 bis 60 Hz, Gleichrichter in
Steckersockel integriert
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-182 (Steckspule W) und 1.1-181 (Steckspule M)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 22 48 1.2-59SD
