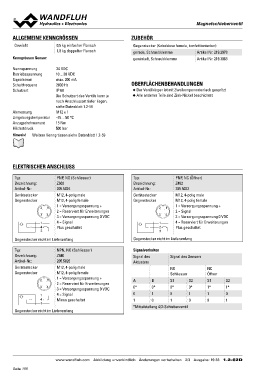

ALLGEMEINE KENNGRÖSSEN ZUBEHÖR
Gewicht 0,5 kg einfacher Flansch Gegenstecker (Kabeldose female, konfektionierbar)
1,0 kg doppelter Flansch
gerade, Schraubklemme Artikel Nr. 219.2978
Kenngrössen Sensor: gewinkelt, Schraubklemme Artikel Nr. 219.3003
Nennspannung 24 VDC OBERFLÄCHENBEHANDLUNGEN
Betriebsspannung 10…30 VDC
Signalstrom max. 200 mA ◆ Der Ventilkörper ist mit Zweikomponentenlack gespritzt
Schaltfrequenz 2000 Hz
Schutzart IP 68 ◆ Alle anderen Teile sind Zink-Nickel beschichtet
Die Schutzart des Ventils kann je
Abmessung nach Anschlussart tiefer liegen,
Umgebungstemperatur siehe Datenblatt 1.2-59
Anzugsdrehmoment M12 x 1
Höchstdruck -25…50 °C
15 Nm
500 bar
Hinweis! Weitere Kenngrössen siehe Datenblatt 1.2-59
ELEKTRISCHER ANSCHLUSS
Typ: PNP, NO (Schliesser) Typ: PNP, NC (Öffner)
Bezeichnung: Z603 Bezeichnung: Z482
Artikel-Nr.: 205.5024 Artikel-Nr.: 205.5023
Gerätestecker Gerätestecker
Gegenstecker M12, 4-polig male Gegenstecker M12, 4-polig male
M12, 4-polig female M12, 4-polig female
21 1 = Versorgungsspannung + 21 1 = Versorgungsspannung +
2 = Reserviert für Erweiterungen 2 = Signal
34 3 = Versorgungsspannung 0 VDC 34 3 = Versorgungsspannung 0 VDC
4 = Signal 4 = Reserviert für Erweiterungen
1 Plus geschaltet 1 Plus geschaltet
4 2
3 3
Gegenstecker nicht im Lieferumfang Gegenstecker nicht im Lieferumfang
Typ: NPN, NO (Schliesser) Signalverhalten
Bezeichnung: Z680
Artikel-Nr.: 205.5026 Signal des Signal des Sensors
Gerätestecker Aktuators
Gegenstecker M12, 4-polig male
M12, 4-polig female NO NC
21 1 = Versorgungsspannung + Schliesser Öffner
2 = Reserviert für Erweiterungen S1
34 3 = Versorgungsspannung 0 VDC A B S1 S2 1* S2
4 = Signal 1 1*
1 Minus geschaltet 0* 0* 0* 0* 0 0
4 1
3 0101
1010
Gegenstecker nicht im Lieferumfang *Mittelstellung 4/3-Schieberventil
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 19 33 1.2-62D
