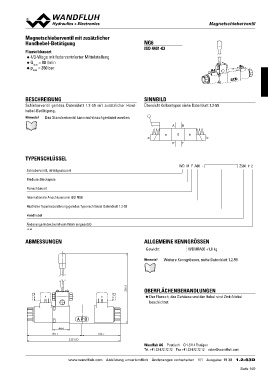

MMaaggnneettsscchhiieebbeerrvveennttiill
Magnetschieberventil mit zusätzlicher NG6
Handhebel-Betätigung
ISO 4401-03
Flanschbauart
◆ 4/3-Wege mit federzentrierter Mittelstellung
Qpmmaaxx = 80 l/min
◆ = 350 bar
◆
BESCHREIBUNG SINNBILD
Schieberventil gemäss Datenblatt 1.2-59 mit zusätzlicher Hand- Übersicht Kolbentypen siehe Datenblatt 1.2-59
hebel-Betätigung.
AB
Hinweis! Das Standardventil kann nicht nachgerüstet werden. a 0b
ab
PT
TYPENSCHLÜSSEL WD M F A06 - Z568 # 2
Schieberventil, direktgesteuert ALLGEMEINE KENNGRÖSSEN
Medium-Steckspule
Flanschbauart
Internationale Anschlussnorm ISO NG6
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.2-59
Handhebel
Änderungs-Index (wird vom Werk eingesetzt)
1.2-63
ABMESSUNGEN
Gewicht WDMFA06 +1,0 kg
Hinweis! Weitere Kenngrössen, siehe Datenblatt 1.2-59
OBERFLÄCHENBEHANDLUNGEN256.5
A B ◆ Der Flansch, das Gehäuse und der Hebel sind Zink-Nickel
beschichtet
44.4 103.7
148.1
251.8
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/1 Ausgabe: 19 38 1.2-63D
