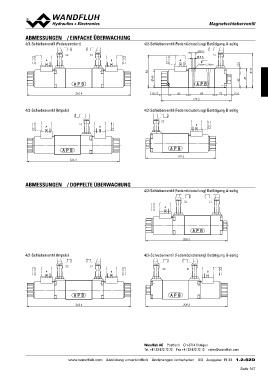

ABMESSUNGEN / EINFACHE ÜBERWACHUNG MMaaggnneettsscchhiieebbeerrvveennttiill
4/3-Schieberventil (Federzentriert) 4/2-Schieberventil (Federrückstellung) Betätigung A-seitig
S2 S1 Ø9.5
S1
A B
5.5
A
MD= 5.2Nm
83
45
40 9
49
87.8
265.4 19.7 50 68 29 12.6
179.3
4/2-Schieberventil (Impuls)
4/2-Schieberventil (Federrückstellung) Betätigung B-seitig
S1
B S2
A
B
179.3
236.4
ABMESSUNGEN / DOPPELTE ÜBERWACHUNG
4/2-Schieberventil (Federrückstellung) Betätigung A-seitig
S2 S1
A
4/2-Schieberventil (Impuls) S1 208.3
S2 B 4/2-Schieberventil (Federrückstellung) Betätigung B-seitig
A S2 S1
B
265.4 208.3
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 33 1.2-62D
