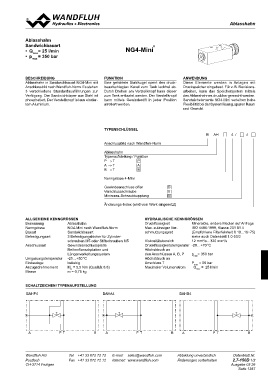

Page 1357 - Softbound_Edition_19_de

Ablasshahn

Ablasshahn NG4-Mini®
Sandwichbauart
• Qmax = 25 l/min
• pmax = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Ablasshahn in Sandwichbauart NG4-Mini mit Eine gehärtete Stahlkugel sperrt den druck- Diese Elemente werden in Anlagen mit
Anschlussbild nach Wandfluh-Norm. Es stehen beaufschlagten Kanal zum Tank leckfrei ab. Druckspeicher eingebaut. Für z. B. Revisions-
3 verschiedene Standardausführungen zur Durch Drehen am Verstellknopf kann dieser arbeiten, kann das Speichersystem mittels
Verfügung. Der Sandwichkörper aus Stahl ist zum Tank entlastet werden. Der Verstellknopf des Ablasshahnes drucklos gemacht werden.
phosphatiert. Der Verstellknopf ist aus eloxier- kann mittels Gewindestift in jeder Position Sandwichelemente NG4-Mini verleihen hohe
tem Aluminium. arretiert werden. Flexibilität bei der Systemlösung, sparen Raum
und Gewicht.

TYPENSCHLÜSSEL

B AH 4/ #

Anschlussbild nach Wandfluh-Norm

Ablasshahn

Typenaufstellung / Funktion

P → T P

A → T A

B → T B

Nenngrösse 4-Mini

Gewindeanschluss offen O
Verschlussschraube V
Minimess-Schraubkupplung M

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Ablasshahn Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG4-Mini nach Wandfluh-Norm Max. zulässiger Ver- ISO 4406:1999, Klasse 20/18/14

Bauart Sandwichbauart schmutzungsgrad (Empfohlene Filterfeinheit ß 10...16≥75)

Befestigungsart 3 Befestigungslöcher für Zylinder- siehe auch Datenblatt 1.0-50/2

schrauben M5 oder Stiftschrauben M5 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatte Druckflüssigkeitstemperatur -20…+70 °C

Reihenflanschplatten und Höchstdruck an

Längenverkettungssystem den Anschlüssen A, B, P pmax= 350 bar
Höchstdruck an
Umgebungstemperatur -20…+50 °C

Einbaulage beliebig Anschluss T Pmax = 50 bar

Anzugsdrehmoment MD = 5,5 Nm (Qualität 8.8) Maximaler Volumenstrom Qmax = 25 l/min
Masse m = 0,75 kg

SCHALTZEICHEN / TYPENAUFSTELLUNG BAHA4 BAHB4
BAHP4

A PT B A PT B A PT B

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Änderungen vorbehalten 2.7-150D 1/2
CH-3714 Frutigen 60Internet: www.wandfluh.com∗ Ausgabe 03 26
