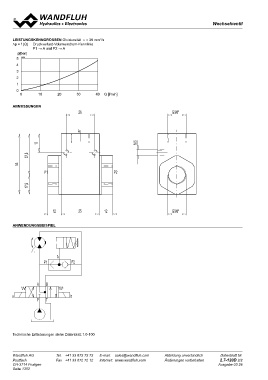

leistungskenngRÖssen Ölviskosität υ = 30 mm2/s WWecehchseslevlevnentitleil
∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie G3/8"
P1 → A und P2 → A
p[bar]
5 K0490
4
3
2
1
0
0 10 20 30 40 Q [l/min]
abMessungen
26
G3/8"
A
55 M5
37,5 M 5
17
P1 P2
P2
17,5
12 35 12 G3/8"
G3/8" P2
anWendungsbeispiel A
P1
A P2 A P2
P1 P1
AB a AB b
ab PT
PT
Technische Erläuterungen siehe Datenblatt 1.0-100
