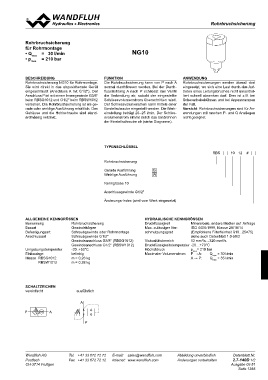

Page 1355 - Softbound_Edition_19_de

RoRhorbhrrubcruhcshicshicehruenrugnegn

Rohrbruchsicherung NG10
für Rohrmontage
• Qmax = 30 l/min
• pmax = 210 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Rohrbruchsicherung NG10 für Rohrmontage. Die Rohrbruchsicherung kann von P nach A Rohrbruchsicherungen werden überall dort
Sie wird direkt in das abzusichernde Gerät normal durchflossen werden. Bei der Durch- eingesetzt, wo sich eine Last durch das Auf-
eingeschraubt (Anschluss A mit G1/2"). Der flussrichtung A nach P schliesst das Ventil treten eines Leitungsbruches nicht unkontrol-
Anschluss P ist mit einem Innengewinde G3/8" die Verbindung ab, sobald der eingestellte liert schnell absenken darf. Dies ist z.B. bei
beim RBSG1012 und G1/2" beim RBSW1012 Schliessvolumenstrom überschritten wird. Scherenhebebühnen und bei Anpassrampen
versehen. Die Rohrbruchsicherung ist als ge- Der Schliessvolumenstrom kann mittels einer der Fall.
rade oder winklige Ausführung erhältlich. Das Einstellschraube eingestellt werden. Die Werk- Vorsicht: Rohrbruchsicherungen sind für An-
Gehäuse und die Hohlschraube sind stand- einstellung beträgt 20–25 l/min. Der Schlies- wendungen mit raschen P- und Q Anstiegen
ardmässig verzinkt. svolumenstrom nimmt durch das Eindrehnen nicht geeignet.
der Einstellschraube ab (siehe Diagramm).

TYPENSCHLÜSSEL

RBS 10 12 #

Rohrbruchsicherung

Gerade Ausführung G
Winklige Ausführung W

Nenngrösse 10

Anschlussgewinde G1/2"

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Rohrbruchsicherung Druckflüssigkeit Mineraloele, andere Medien auf Anfrage

Bauart Gewindekörper Max. zulässiger Ver- ISO 4406:1999, Klasse 20/18/14

Befestigungsart Schraubgewinde oder Rohrmontage schmutzungsgrad (Empfohlene Filterfeinheit ß10...25≥75)

Anschlussart Schraubgewinde G1/2" siehe auch Datenblatt 1.0-50/2

Gewindeanschluss G3/8" (RBSG1012) Viskositätsbereich 12 mm2/s…320 mm2/s

Gewindeanschluss G1/2" (RBSW1012) Druckflüssigkeitstemperatur -20…+70°C

Umgebungstemperatur -20..+50°C Höchstdruck pmax= 210 bar
Maximaler Volumenstrom P → A: Qmax = 30 l/min
Einbaulage beliebig A → P: Qmax = 35 l/min

Masse RBSG1012 m = 0,26 kg

RBSW1012 m = 0,38 kg

SCHALTzEICHEN ausführlich
vereinfacht A

PA P

Wandfluh AGs32 Tel. +41 33 672 72 72 E-mail: swawlews.@wawnadnfldufhlu.chso.c3mo2m Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: Änderungen vorbehalten 2.7-140D 1/2
CH-3714 FGrut3ig/e8n" Ausgabe 09 51
