P. 1358
PT B A PT B A PT B

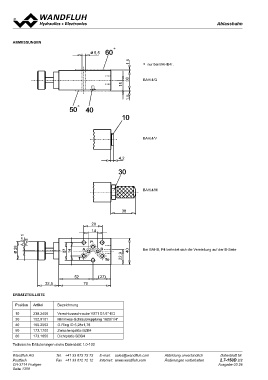

ABMESSUNGEN
Ablasshahn
5,5 60 ∗
15 ∗ nur bei BAHB4/ .
1,5 30 1,5
BAH.4/O
50∗ 40
10
BAH.4/V
4,2
30
BAH.4/M
38
28
14
28 P B Bei BAHB, P4 befindet sich die Verstellung auf der B-Seite
A,B= 1 A To
P=5 T
27
14
22,9
40
52 ( 27)
79
32,5
ERSATZTEILLISTE
Position Artikel Bezeichnung
10 238.2406 Verschlussschraube VSTI G1/4"-ED
30 152.9101 Minimess-Schraubkupplung 1620/1/4"
40 160.2052 O-Ring ID 5,28x1,78
50 173.1700 Zwischenplatte BZB4
60 173.1650 Dichtplatte BDB4
Technische Erläuterungen siehe Datenblatt 1.0-100
Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.7-150D 2/2
CH-3714 Frutigen Ausgabe 03 26
